1030nm ASE Broadband Light Source

Talaan ng mga Nilalaman

1. Panimula ng 1030nm ASE Broadband Light Source

2. Teknikal Mga pagtutukoy

3. Mga Tampok ng Produkto

4. Mga Karaniwang Aplikasyon

5. Mga detalye ng produkto

6. Ligtas na Gabay sa Operasyon

7. Impormasyon sa Pag-order

8. Datasheet

9. Mga tuntunin ng quote at pagbabayad

10. Lead time

11. Mga Tala sa Pagpapatakbo at Pagpapanatili

12. Quality Assurance at Serbisyong After-Sales

Panimula ng Produkto

Ito ay isang 1030nm ASE Broadband Light Source batay sa ytterbium-doped fiber at semiconductor pump lasers, na may 1030nm spectral coverage, 10/20/30/50/100/500/1000mW output power, at ang polarization extinction ratio kasing baba ng 0.2 dB. Kasama ang kumpletong hanay ng mga accessory; gumagamit ibinigay na manwal. Ito ay angkop para sa fiber optic pagsubok ng device, FBG grating production, medical imaging, atbp.

produkto Mga pagtutukoy

Mga Tampok ng Produkto

● Parang multo pagiging patag;

● Ang kapangyarihan ng output ay opsyonal at madaling iakma;

● Pangmatagalang wavelength at power stable;

● DB9 Female(RS232) na komunikasyon para sa madaling pagsasama.

Mga Application ng Produkto

● Hibla pandama;

● Medikal imaging;

● Hibla pagsubok ng optic device.

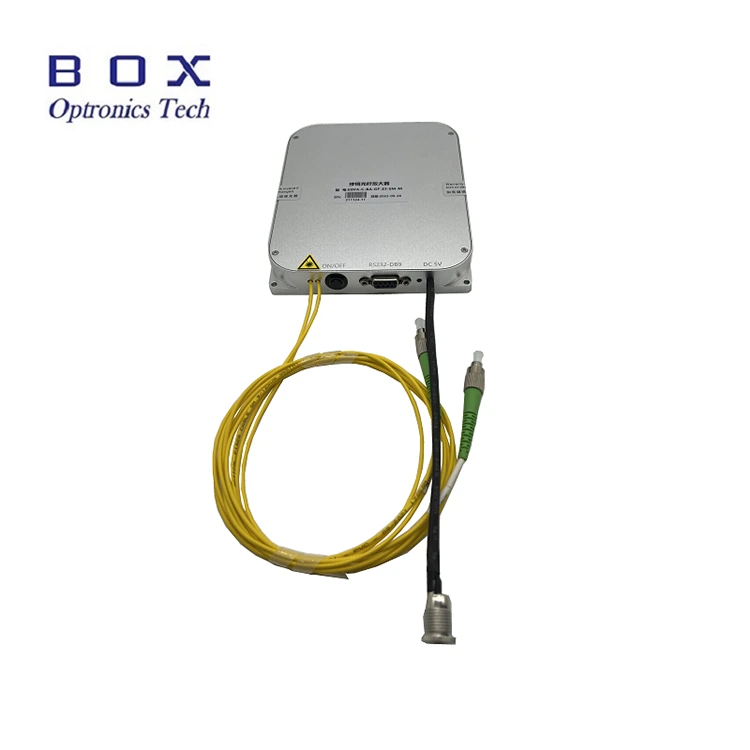

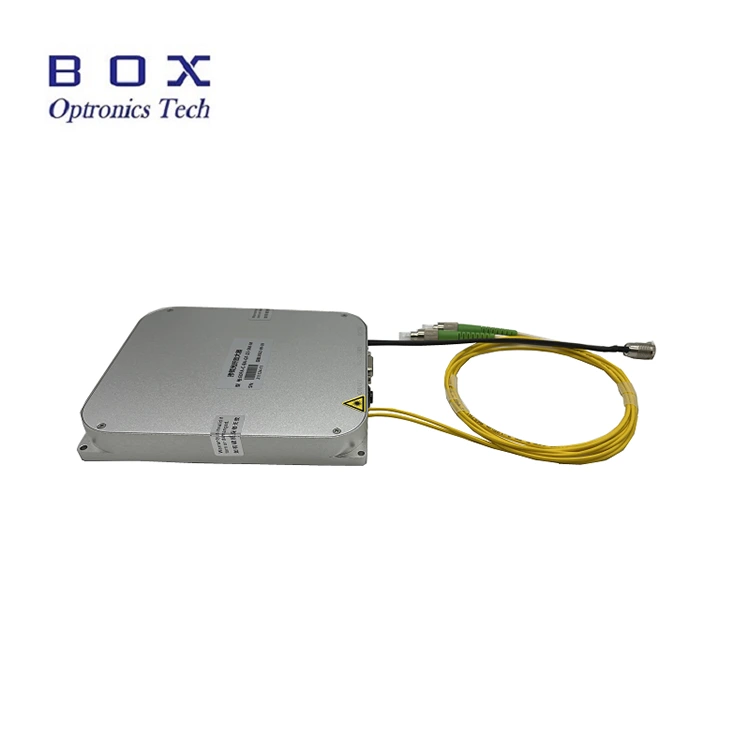

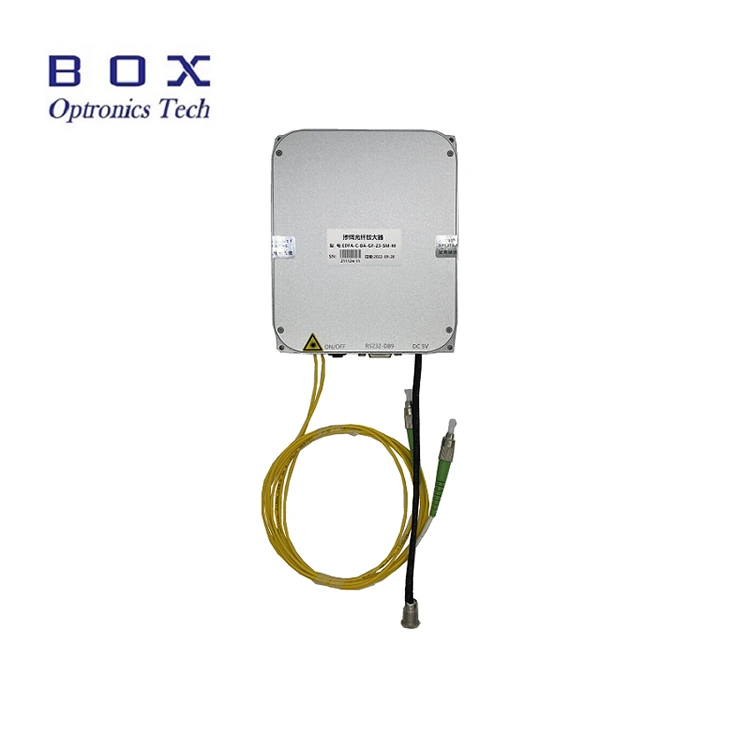

produkto Mga Detalye

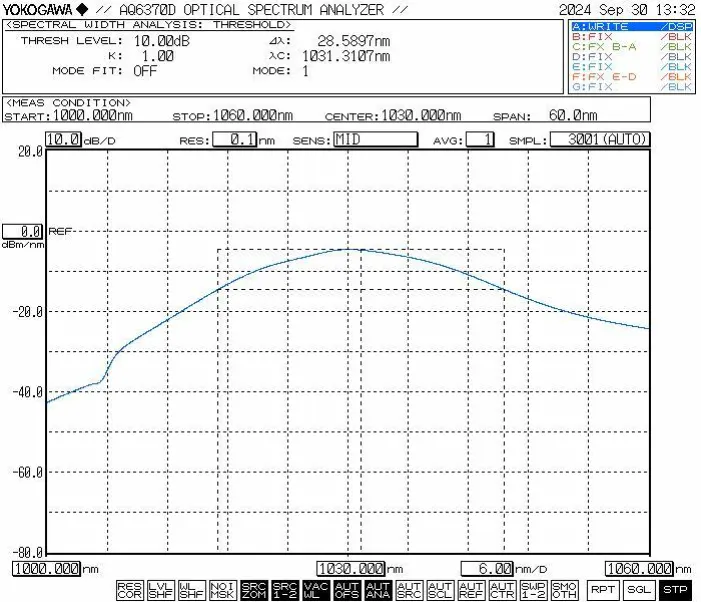

● Karaniwang spectrum

● Mga Karaniwang Accessory

1. Mga Hakbang sa Operasyon-1030nm ASE Broadband Light Source

Step1. Unpacking and Assembly: Mangyaring tingnan kung kumpleto ang mga accessory

bago ang pagpupulong.

Hakbang 2. Pagkonekta sa mga Fiber Jumper: Buksan ang dust cap sa fiber connector o flange, suriin ang fiber end face, at ikonekta ang fiber o idugtong ang fiber sa device o power meter na susuriin pagkatapos makumpirma na walang polusyon o pinsala.

Hakbang 3. Pagkonekta sa Power Adapter at Serial Cable: Ikonekta ang light source module at ang power adapter; kumonekta ang light source module at ang computer na may USB-RS232 signal cable. (Tandaan: Kailangang i-install muna ng computer ang serial port driver. Ang driver ay maaaring matatagpuan sa CD-ROM o nakuha mula sa kumpanya ng Box Optronics.)

Setp4.Use: Buksan ang light source activation switch; nakabukas ang ilaw na tagapagpahiwatig ng output ng ilaw, at mayroon optical power output. Sa oras na ito, ang kasalukuyang gumagana at optical na halaga ng kapangyarihan ay ang mga parameter na itinakda ng host computer sa huling shutdown. Maaari silang maging binago at na-save sa host computer software (para lamang sa bersyon ng modelo na may adjustable power).

Step5.Pagkatapos gamitin, i-click ang close button, patayin ang power supply, at idiskonekta ang koneksyon ng hibla.

Pag-order impormasyon

hal: ASE-1030-5HSM-B

(Impormasyon ng order: 1030nm ASE Broadband Light Source, 500mW output kapangyarihan, na may SM Hi1060 fiber, benchtop package).

Para sa iba pang customized na mga kinakailangan, mangyaring makipag-ugnayan sa: sales06@boxoptronics.com

Datasheet

Datasheet

Mga tuntunin ng quote at pagbabayad

● Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa ang mga produkto.

(3) Iba pa

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Lead time

Tumatagal ng humigit-kumulang 10-15 araw ng trabaho para sa produksyon. (Kung meron may ilan sa stock, mas mabilis itong maipapadala.)

Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.

Mga Tala sa Operasyon at Pagpapanatili

● Bago ikonekta ang fiber optic connectors, espesyal na paglilinis dapat gamitin ang mga tool upang lubusang linisin ang dulong mukha ng mga konektor. Bilang karagdagan, ang isang fiber end-face inspector ay dapat gamitin nang maingat suriin ang mga ibabaw upang matiyak na sila ay ganap na walang alikabok at contaminants bago ikonekta ang mga ito sa pamamagitan ng fiber flange. Sa panahon ng paglilinis, inspeksyon, at koneksyon ng fiber optic dulo mukha, ito ay kinakailangan upang matiyak na ang pinagmumulan ng liwanag ay nasa deactivated na estado; sa ilalim ng anumang pagkakataon ay dapat ang mga operasyong ito ay isinasagawa habang ipinapadala ang ilaw. Kapag ang paggamit ay kumpleto at ang connector ay nadiskonekta sa ibang fiber optic connectors, ang fiber connector ay dapat nilagyan ng protective dust cap.

● Broadband ASE light source na mga modelo na may output power na 200 mW o ang mas mataas ay maaaring magkaroon ng output pigtail na winakasan gamit ang isang FC/APC connector. Gayunpaman, ang connector na ito ay inilaan lamang para sa output power na pinasimulan ng user pagsubaybay (sa pamamagitan ng pagkonekta sa isang optical power meter) o para sa interfacing sa isang FC-terminated fiber collimator upang idirekta ang laser output sa libreng espasyo. Ito Lubos na pinapayuhan na huwag gumamit ng flange adapter para direktang i-mate ito connector na may mga pigtail ng iba pang mga fiber o device na pagmamay-ari ng user; ginagawa ito nagdadala ng malaking panganib na mapinsala ang fiber connector at ang amplifier unit mismo. Kung ang pagkakabit sa iba pang mga hibla ay kinakailangan, ito ay inirerekomenda na gumamit ng fusion splicing; saka, tiyakin na ang mga uri ng magkatugma ang mga hibla na konektado.

● Lubos na ipinapayo laban sa madalas na pagpasok o pagtanggal ng fiber optic connectors sa output port, upang maiwasan ang alikabok kontaminasyon—na maaaring humantong sa pagtaas ng pagkawala ng pagpasok—o ang pagkasunog ng dulong mukha ng fiber connector.

● Kapag nagsisimula, siguraduhin muna na pareho ang power switch at ang naka-off ang key switch, pagkatapos ay ikonekta ang power supply. Kapag nagsasara, patayin muna ang key switch, at idiskonekta lamang ang power supply pagkatapos ng ang ilaw ng tagapagpahiwatig ng output ay namatay. Huwag kailanman direktang putulin ang kapangyarihan supply habang gumagana ang pinagmumulan ng ilaw.

● Mangyaring mag-ingat laban sa kahalumigmigan, alikabok, at kaagnasan; ito dapat na naka-imbak sa isang tuyo na lugar.

Quality Assurance at Serbisyong After-Sales

● Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

● Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, libreng pagkukumpuni o pagpapalit ng mga serbisyo ay ibibigay para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, Box Pinapanatili ng Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod mga kaso sa loob ng panahon ng warranty:

(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.

(2) Mga malfunction dahil sa hindi tamang operasyon ng user.

(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.

(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.

(5) Binago o hindi kumpletong mga label ng warranty sa housing.

(6) Pinsala o pagkawala sa panahon ng transportasyon.
