C-band ASE Broadband Light Source

Talaan ng mga Nilalaman

1. Panimula ng C-band ASE Broadband Light Source

2. Teknikal Mga pagtutukoy

3. Mga Tampok ng Produkto

4. Mga Karaniwang Aplikasyon

5. Mga detalye ng produkto

6. Mga hakbang sa pagpapatakbo

7. Impormasyon sa Pag-order

8. Datasheet at testsheet

9. Mga tuntunin ng quote at pagbabayad

10. Lead time

11. Mga Tala sa Pagpapatakbo at Pagpapanatili

12. Quality Assurance at Serbisyong After-Sales

Panimula ng Produkto

Ang ASE broadband light source na ito ay kabilang sa isang incoherent light source, na kung saan ay ang kusang paglabas na nabuo ng a semiconductor laser-pumped erbium-doped quartz fiber. Spectral na pagyupi nakakamit ng teknolohiya ang broadband flat spectra, at ang wavelength ay sumasaklaw sa C band, at ang parang multo na flatness <2dB, na nakamit sa pamamagitan ng SM Fiber o PM fiber output, maraming antas na opsyon sa kapangyarihan, na angkop para sa mga aplikasyon ng fiber optic sensing.

produkto Mga pagtutukoy

Mga Tampok ng Produkto

● Mataas na Katatagan Output;

● patag spectrum;

● DB9 Female(RS232) na komunikasyon para sa madaling pagsasama.

Mga Application ng Produkto

● Fiber optic pandama;

● Medikal imaging;

● Telekomunikasyon;

● Optical pagsubok ng device.

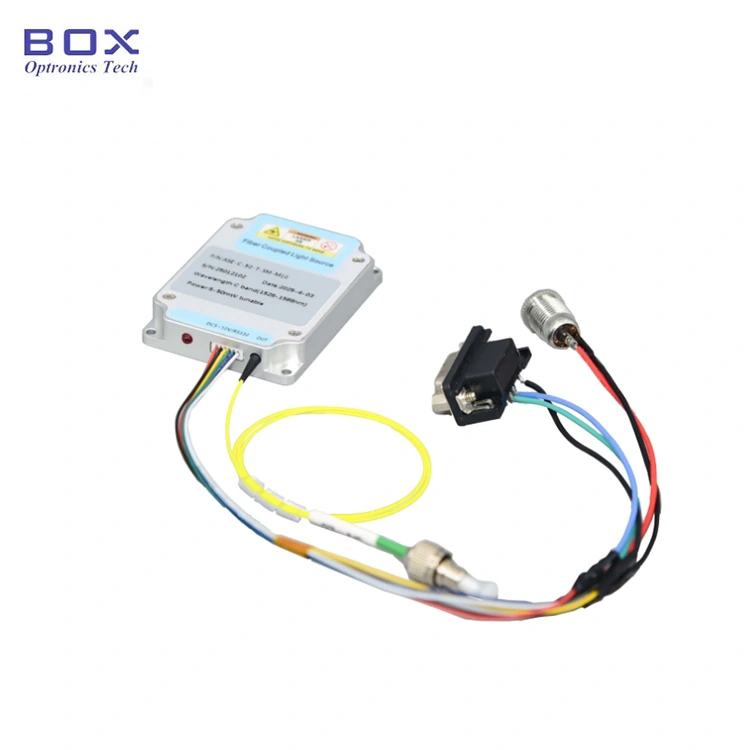

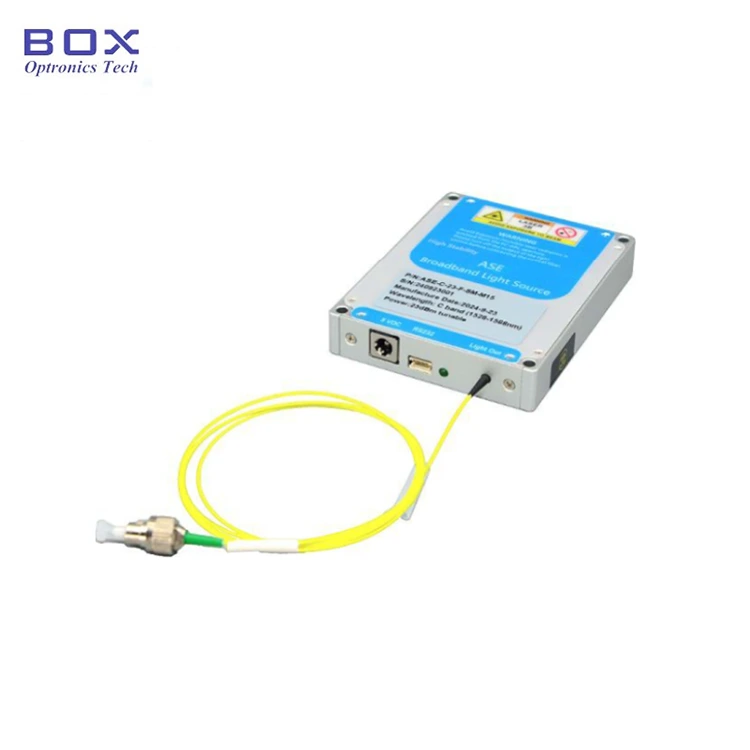

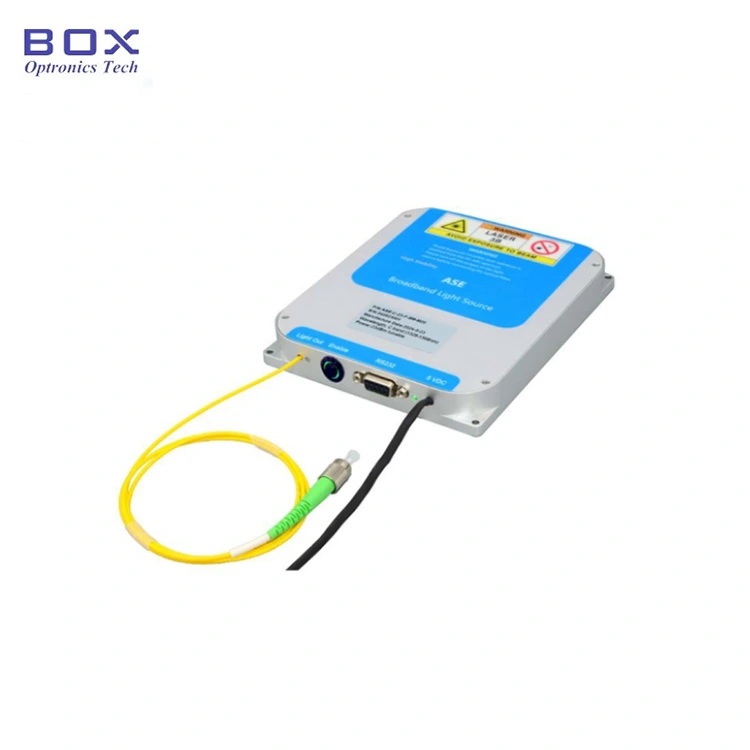

produkto Mga Detalye

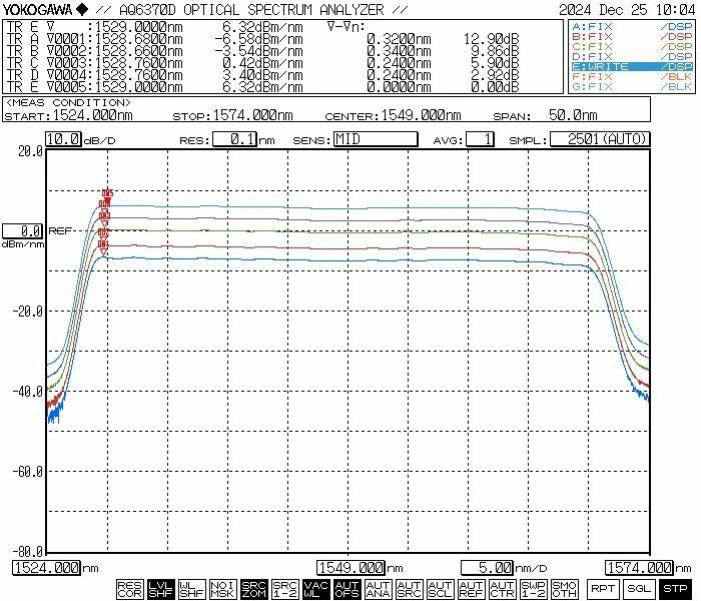

● Karaniwang spectrum:

● Mga Karaniwang Accessory

Operasyon Mga hakbang

Hakbang 1. Pag-unpack at Pagpupulong: Pakisuri kung kumpleto ang mga accessory bago mag-assemble.

Hakbang 2. Pagkonekta ng Fiber Jumpers:Buksan ang dust cap sa fiber connector o flange, suriin ang fiber end face, at ikonekta ang fiber o idugtong ang fiber sa device o power meter na susuriin pagkatapos makumpirma na walang polusyon o pinsala.

Hakbang 3. Pagkonekta sa Power Adapter at Serial Cable:Ikonekta ang light source module at ang power adapter; ikonekta ang light source module at ang computer na may USB-RS232 signal cable. (Tandaan: Ang kailangang i-install muna ng computer ang serial port driver. Mahahanap ang driver sa CD-ROM o nakuha mula sa kumpanya ng Box Optronics.)

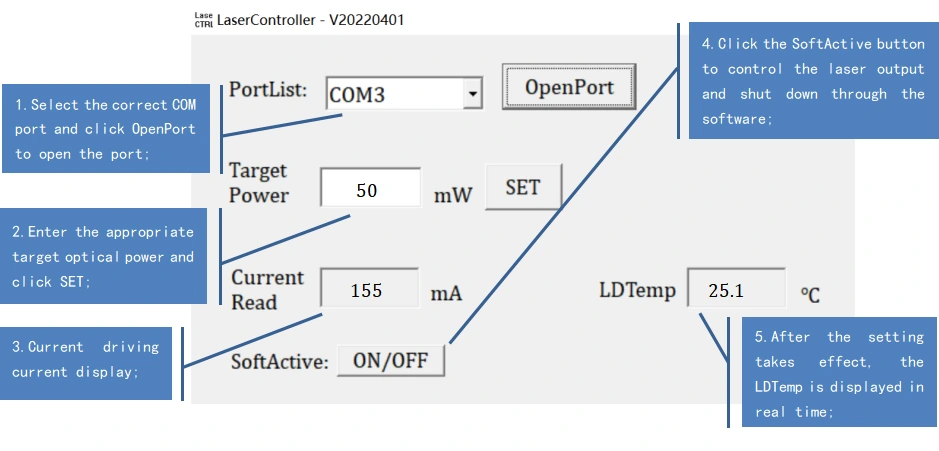

Setp4. Gamitin: Buksan ang pinagmumulan ng ilaw activation switch; nakabukas ang ilaw na tagapagpahiwatig ng output ng ilaw, at mayroon optical power output. Sa oras na ito, ang kasalukuyang gumagana at optical na halaga ng kapangyarihan ay ang mga parameter na itinakda ng host computer sa huling shutdown. Maaari silang maging binago at na-save sa host computer software (para lamang sa bersyon ng modelo na may adjustable power).

Hakbang 5. Pagkatapos gamitin: I-click ang isara button, patayin ang power supply, at idiskonekta ang koneksyon ng fiber.

Pag-order impormasyon

hal: ASE-C-50-SM-T-M

(Impormasyon ng order: C-band ASE Broadband Light Source, 50mW output kapangyarihan, na may SM fiber, power adjustable, module package).

Para sa iba pang customized na mga kinakailangan, mangyaring makipag-ugnayan sa: sales06@boxoptronics.com

Datasheet at Testsheet

Datasheet

Testsheet

Mga tuntunin ng quote at pagbabayad

● Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa ang mga produkto.

(3) Iba pa

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Lead time

Tumatagal ng humigit-kumulang 10-15 araw ng trabaho para sa produksyon. (Kung meron may ilan sa stock, mas mabilis itong maipapadala.)

Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.

Mga Tala sa Operasyon at Pagpapanatili

● Hindi inirerekomenda na madalas na isaksak at i-unplug ang fiber optic connector sa dulo ng output. Nakakatulong ito na maiwasan ang kontaminasyon ng alikabok na maaari dagdagan ang pagkawala ng pagpapasok o maging sanhi ng pagkasunog ng dulo ng connector.

● Kapag nagsisimula, kumpirmahin muna na ang power switch at key switch ay naka-off, pagkatapos ay ikonekta ang kapangyarihan. Kapag isinara, patayin muna ang key switch; pagkatapos mamatay ang ilaw ng indicator ng status, idiskonekta ang power. Gawin hindi direktang pumutol ng kuryente habang gumagana ang pinagmumulan ng ilaw.

● Para sa mga modelo ng ASE broadband light source na may output power na mas mababa kaysa sa 200 mW, ang output fiber connector ay maaaring konektado sa iba pang single-mode fiber device sa pamamagitan ng naaalis na adaptor (fiber flange). Gayunpaman, kung ang dulo mukha ng fiber connector ay kontaminado, ito ay lubhang madaling kapitan sa paso ng pinsala kapag ang laser ay na-activate—kahit na ang laser power ay napakababa. Samakatuwid, bago ikonekta ang fiber connector, kailangan mong gumamit ng specialized fiber mga tool sa paglilinis upang lubusang linisin ang dulong mukha. Bilang karagdagan, gumamit ng hibla end-face inspector upang maingat na suriin ang ibabaw, tinitiyak na ito ay ganap walang alikabok at contaminants bago gawin ang koneksyon sa pamamagitan ng fiber flange. Sa panahon ng paglilinis, inspeksyon, at koneksyon ng fiber connector, dapat mong tiyakin na ang pinagmumulan ng ilaw ay nasa deactivated na estado; sa ilalim ng no mga pangyayari kung dapat gawin ang mga operasyong ito habang ang pinagmumulan ng liwanag ay naglalabas ng liwanag. Kapag kumpleto na ang paggamit at nadiskonekta na ang connector mula sa iba pang bahagi ng hibla, dapat mong takpan agad ang fiber connector na may proteksiyon na takip ng alikabok.

● Broadband ASE light source na mga modelo na may output power na 200 mW o ang mas mataas ay maaaring magkaroon ng output pigtail na winakasan gamit ang isang FC/APC connector. Gayunpaman, ang connector na ito ay inilaan lamang para sa output power na pinasimulan ng user pagsubaybay (sa pamamagitan ng pagkonekta sa isang optical power meter) o para sa interfacing sa isang FC-terminated fiber collimator upang idirekta ang laser output sa libreng espasyo. Ito Lubos na pinapayuhan na huwag gumamit ng flange adapter para direktang i-mate ito connector na may mga pigtail ng iba pang mga fiber o device na pagmamay-ari ng user; ginagawa ito nagdadala ng malaking panganib na mapinsala ang fiber connector at ang amplifier unit mismo. Kung ang pagkakabit sa iba pang mga hibla ay kinakailangan, ito ay inirerekomenda na gumamit ng fusion splicing; saka, tiyakin na ang mga uri ng magkatugma ang mga hibla na konektado.

● Mangyaring mag-ingat laban sa kahalumigmigan, alikabok, at kaagnasan; tindahan sa isang tuyong lugar.

Quality Assurance at Serbisyong After-Sales

● Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

● Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, libreng pagkukumpuni o pagpapalit ng mga serbisyo ay ibibigay para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, Box Pinapanatili ng Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod mga kaso sa loob ng panahon ng warranty:

(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.

(2) Mga malfunction dahil sa hindi tamang operasyon ng user.

(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.

(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.

(5) Binago o hindi kumpletong mga label ng warranty sa housing.

(6) Pinsala o pagkawala sa panahon ng transportasyon.
