Panimula ng Produkto-1651nm DFB Fiber Pinagsamang Laser Diode

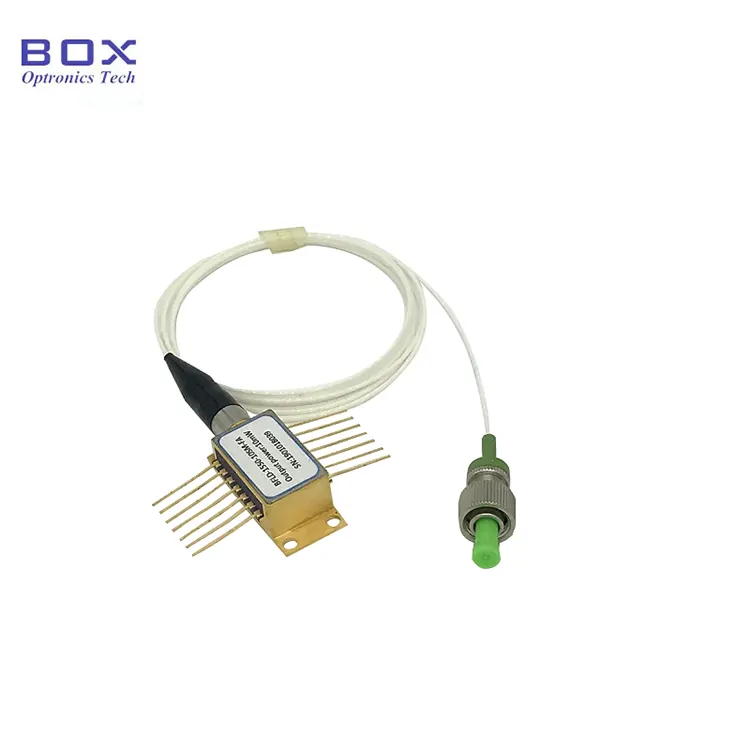

Ito ay isang 1651nm DFB fiber-coupled laser diode na may a multi-quantum well DFB chip at isang 14-pin butterfly package. Pinagsasama nito ang TEC temperatura control at thermistor, sumusuporta sa single-mode/polarization-maintaining fiber output, na may tipikal na output power na 10mW at center wavelength ng 1651nm. Angkop para sa fiber communication, fiber sensing, optical instruments, at mga dedikadong light source system, madali itong patakbuhin at lubos na maaasahan. Mangyaring mahigpit na kontrolin ang kasalukuyang drive, boltahe, at temperatura ng paghihinang, magbigay ng proteksyon sa ESD, at maiwasan ang paglampas sa ganap na pinakamataas na rating.

produkto Mga Pagtutukoy-1651nm DFB Fiber Coupled Laser Diode

produkto Mga Tampok-1651nm DFB Fiber Coupled Laser Diode

● Mga sumusuporta SMF-28e o PMF-1550 fiber coupling, FC/APC connector;

● 14-pin Pakete ng butterfly;

● Built-in thermistor, at TEC;

● Malapad saklaw ng temperatura ng pagpapatakbo.

produkto Mga Application-1651nm DFB Fiber Coupled Laser Diode

● Optical fiber komunikasyon;

● Optical na instrumento;

● CH4 Methane gas analysis;

● Fiber optic sensing.

produkto Mga Detalye-1651nm DFB Fiber Coupled Laser Diode

● Pagguhit ng package at Depinisyon ng PIN-OUT(Unit:mm)-1651nm DFB Fiber Pinagsamang Laser Diode

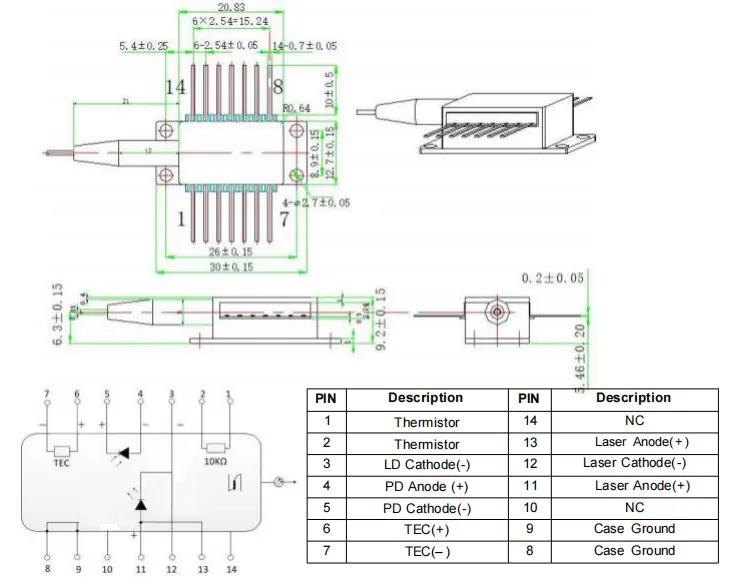

>>>Type1 pin-out

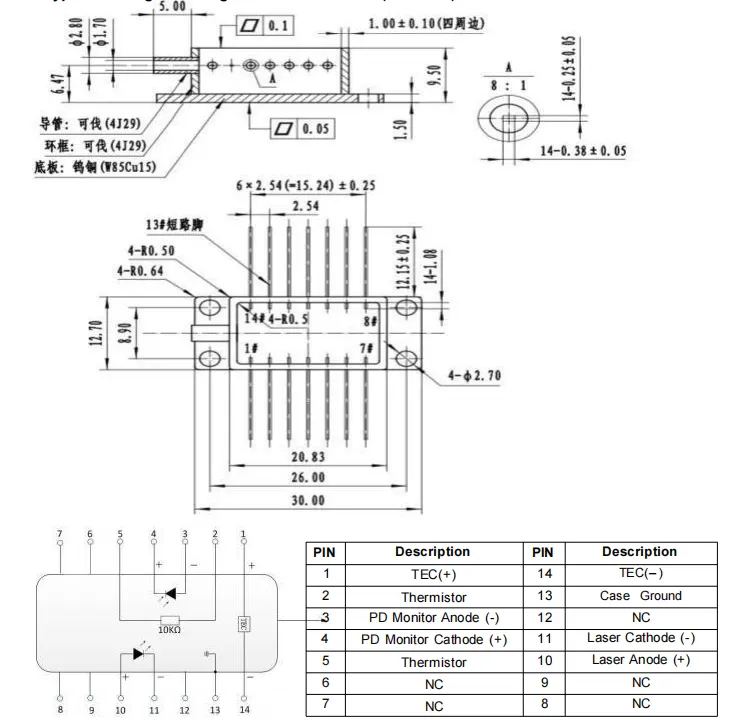

>>>Type2 pin-out

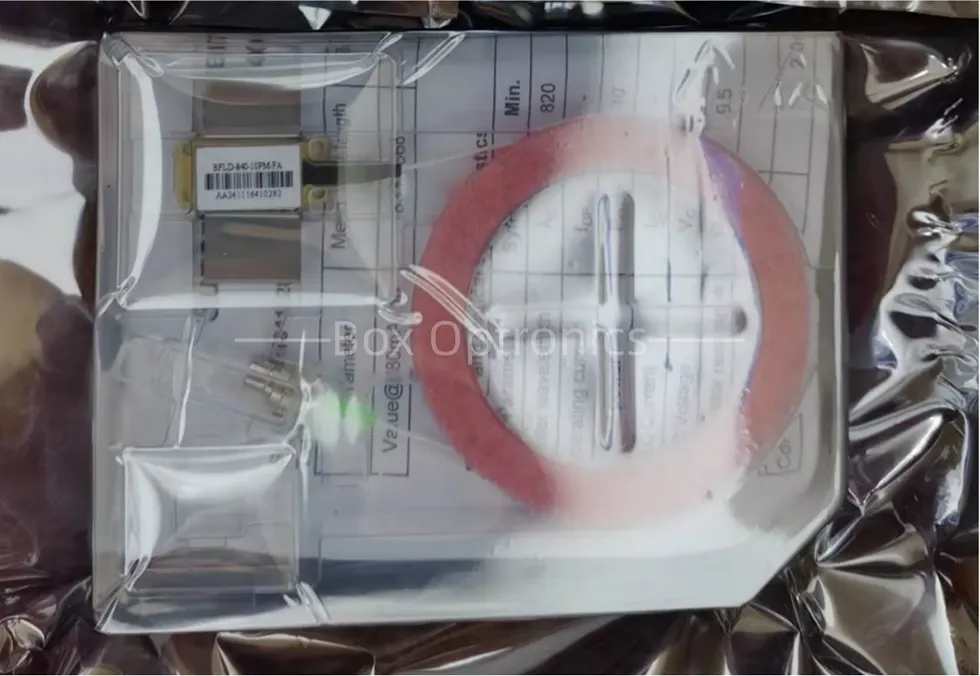

● Halimbawa ng pag-iimpake

*Standalone na aparato; walang built-in na driver (opsyonal na panlabas na driver).

Pag-order impormasyon-1651nm DFB Fiber Coupled Laser Diode

hal: BFLD-1651-10SM-FA2

(Impormasyon ng order: 1651nm DFB Fiber Coupled Laser Diode, 14-pin butterfly package, na may SM fiber, FC/APC connector, type2 pin-out).

Datasheet-1651nm DFB Fiber Coupled Laser Diode

Datasheet

1. Mga tuntunin ng quote at pagbabayad-1651nm DFB Fiber Coupled Laser Diode

● Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa ang mga produkto.

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Lead time-1651nm DFB Fiber Coupled Laser Diode

Tumatagal ng humigit-kumulang 10 araw ng trabaho para sa produksyon. (Kung meron man sa stock, mas mabilis itong ipapadala.)

Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.

Operasyon Mga Tala-1651nm DFB Fiber Coupled Laser Diode

● Ang device na ito ay electrostatic-sensitive; samakatuwid, mahigpit na pagsunod sa anti-static na mga hakbang sa proteksyon ay kinakailangan sa panahon ng packaging, transportasyon, at paggamit. Bukod pa rito, dapat gawin ang mga pag-iingat upang maiwasan dumarami ang suplay ng kuryente, dahil ang hindi paggawa nito ay maaaring magresulta sa permanenteng pinsala sa device (hal., pagtiyak ng wastong pag-ground ng kagamitan at pagsusuot ng anti-static strap ng pulso).

● Ang mga optical fiber ay marupok; huwag gamitin ang hibla upang hilahin ang aparato. Kapag naglalagay o nag-aalis ng device mula sa socket nito, huwag i-pressure o hilahin ang manggas na matatagpuan sa likuran ng housing ng device. Para sa mga device nilagyan ng mga konektor, tiyaking pareho ang device at ang fiber connector sabay-sabay na itinataas sa panahon ng pag-install o pagtanggal.

● Kung ang mga pin ay nangangailangan ng paghihinang, ang temperatura ng paghihinang ay hindi dapat lumampas sa 260°C, at ang oras ng paghihinang ay hindi dapat lumampas sa 10 segundo. Partikular dapat bigyang pansin ang mga sumusunod: sa panahon ng proseso ng paghihinang, ang ang aparato ay dapat na nasa isang hindi pinagagana na estado, at ang panghinang na bakal ay dapat na maayos na naka-ground.

● Bago paganahin ang lahat ng mga bahagi, i-activate muna ang cooler, at pagkatapos ay magpatuloy sa incremental power-up na mga hakbang upang maiwasan ang pag-init ng chip at labis na karga.

Quality Assurance at Serbisyong After-Sales-1651nm DFB Fiber Coupled Laser Diode

● Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

● Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, libreng pagkukumpuni o pagpapalit ng mga serbisyo ay ibibigay para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, Box Pinapanatili ng Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod mga kaso sa loob ng panahon ng warranty:

(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.

(2) Mga malfunction dahil sa hindi tamang operasyon ng user.

(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.

(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.

(5) Binago o hindi kumpletong mga label ng warranty sa housing.

(6) Pinsala o pagkawala sa panahon ng transportasyon.
