760nm 10mW DFB Butterfly Laser Diode

Talaan ng mga Nilalaman

1. Panimula ng 760nm 10mW DFB Butterfly Laser Diode

2. Teknikal na Pagtutukoy

3. Mga Tampok ng Produkto

4. Mga Karaniwang Aplikasyon

5. Mga detalye ng produkto

6. Impormasyon sa Pag-order

7. Datasheet at testsheet

8. Mga tuntunin ng quote at pagbabayad

9. Lead time

10. Mga Tala sa Pagpapatakbo

11. Quality Assurance at Serbisyong After-Sales

Panimula ng Produkto

Ito ay isang 760nm dedicated DFB laser na may 14PIN standard butterfly package, gitnang wavelength 760nm, wavelength tolerance +/-1nm, at karaniwang output power 10mW. Built-in na TEC, thermistor, at monitor PD, na may mahusay na wavelength na katatagan para sa pangmatagalang matatag na operasyon. Ito ay pangunahing ginagamit sa pagtuklas ng oxygen. Mahigpit na mag-wire ayon sa kahulugan ng pin, sa ilalim ng kontrol ng TEC, at labis na pagyuko ng hibla upang matiyak ang pagganap at buhay ng serbisyo.

produkto Mga pagtutukoy

Mga Tampok ng Produkto

● Multi-Quantum Well (MQW) distributed feedback(DFB) lasers;

● Built-in TEC at optical isolator;

● Mataas katatagan at mababang ingay;

● 14-pin industry standard na butterfly package.

Mga Application ng Produkto

● Konsentrasyon ng oxygen pagtuklas at pagsusuri.

● Mga detektor ng pandama ng gas.

● Siyentipikong Pananaliksik at Spectral Analysis.

Mga Detalye ng Produkto

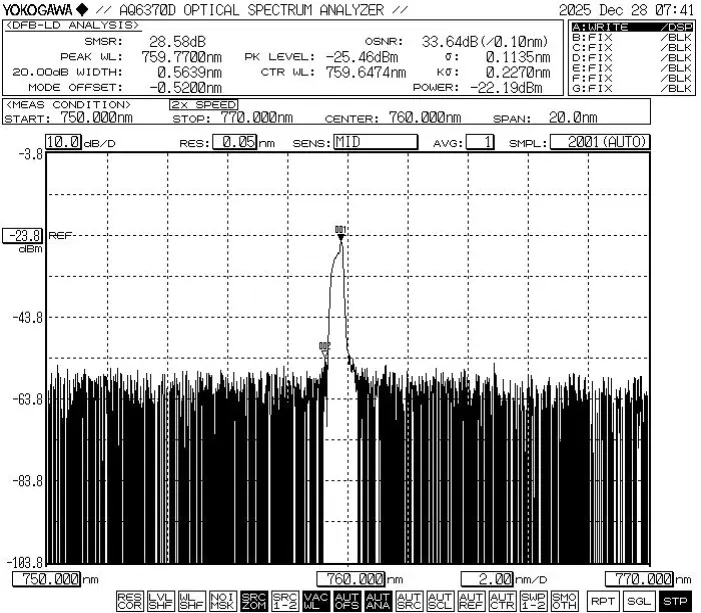

● Karaniwang spectrum: 760nm, +/-1nm WL tolerance.

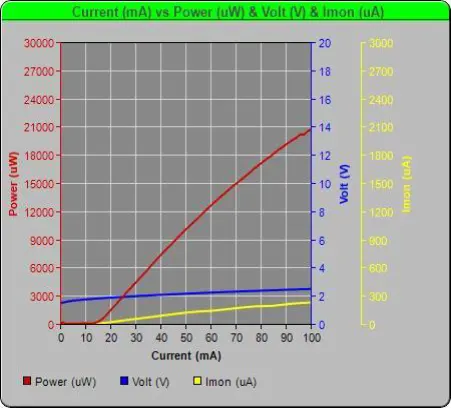

● PIV-760nm 10mW DFB Butterfly Laser Diode

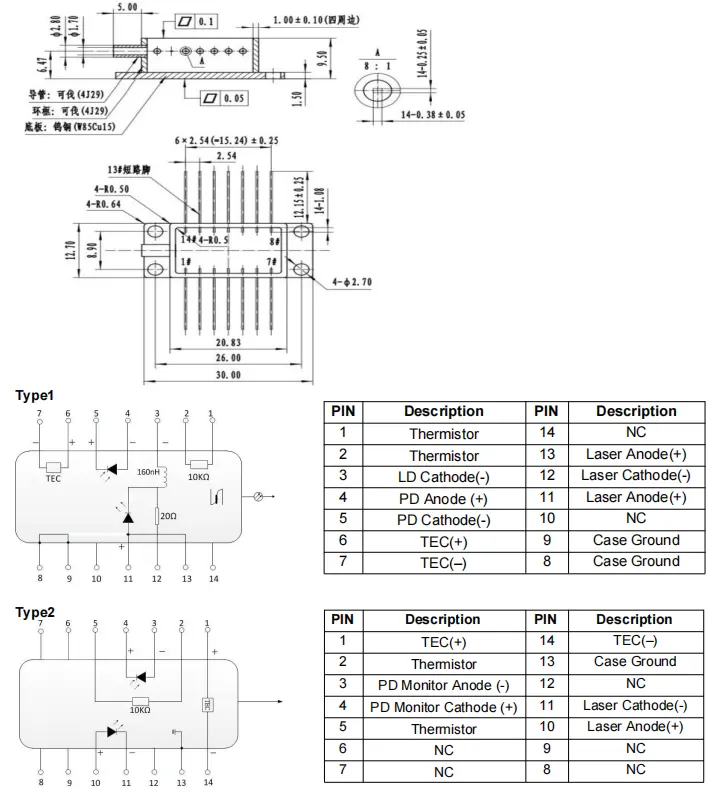

● Package drawing at pin-out

Pag-order impormasyon

hal: BFLD-D760-10SM-FA2

(Impormasyon ng order: 760nm 10mW DFB Butterfly Laser Diode, na may SM fiber, FC/APC connector, type2 pin-out).

Para sa iba pang customized na mga kinakailangan, mangyaring makipag-ugnayan sa: sales06@boxoptronics.com

Datasheet at Testsheet

Datasheet

Testsheet

Mga tuntunin ng quote at pagbabayad

● Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa ang mga produkto.

(3) Iba pa

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Lead time

Tumatagal ng humigit-kumulang 10 araw ng trabaho para sa produksyon. (Kung meron man sa stock, mas mabilis itong ipapadala.)

Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.

Mga Tala sa Pagpapatakbo

● Kapag nagpapatakbo, naglalabas ang device na ito ng high-intensity laser beam; gawin huwag tumingin nang direkta sa fiber end face, dahil ang paggawa nito ay maaaring magdulot ng pinsala sa mata.

● Ang mga optical fiber ay marupok; huwag gamitin ang hibla upang hilahin ang aparato. Kapag naglalagay o nag-aalis ng device mula sa socket nito, huwag i-pressure o hilahin ang manggas na matatagpuan sa likuran ng housing ng device. Para sa mga device nilagyan ng mga konektor, tiyaking pareho ang device at ang fiber connector sabay-sabay na itinataas sa panahon ng pag-install o pagtanggal.

● Kung ang mga pin ay nangangailangan ng paghihinang, ang temperatura ng paghihinang ay hindi dapat lumampas sa 260°C, at ang oras ng paghihinang ay hindi dapat lumampas sa 10 segundo. Partikular dapat bigyang pansin ang mga sumusunod: sa panahon ng proseso ng paghihinang, ang ang device ay dapat nasa unpowered state, at ang soldering iron ay dapat na maayos pinagbabatayan.

● Kapag ginagamit ang device, mahigpit na sumunod sa operating voltage at kasalukuyang mga saklaw na tinukoy sa datasheet. Mga pangunahing parameter—kabilang ang Ith (Threshold Current), Iop max (Maximum Operating Current), Vop max (Maximum Operating Voltage), at λc (Center Wavelength)—ay dapat i-reference partikular sa test report na ibinigay sa oras ng pagpapadala.Tandaan:Operasyon lampas sa ganap na pinakamataas na rating ay maaaring magdulot ng permanenteng pinsala sa device.

Quality Assurance at Serbisyong After-Sales

● Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

● Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, libreng pagkukumpuni o pagpapalit ng mga serbisyo ay ibibigay para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, Box Pinapanatili ng Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod mga kaso sa loob ng panahon ng warranty:

(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.

(2) Mga malfunction dahil sa hindi tamang operasyon ng user.

(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.

(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.

(5) Binago o hindi kumpletong mga label ng warranty sa housing.

(6) Pinsala o pagkawala sa panahon ng transportasyon.
