CWDM 1270-1650nm DFB Laser Source

Talaan ng mga Nilalaman

1. Panimula ng CWDM 1270-1650nm DFB Laser Source na may Built-in na Drive Circuits

2. Teknikal Mga pagtutukoy

3. Mga Tampok ng Produkto

4. Mga Karaniwang Aplikasyon

5. Mga detalye ng produkto

6. Ligtas na Gabay sa Operasyon

7. Impormasyon sa Pag-order

8. Datasheet at testsheet

9. Mga tuntunin ng quote at pagbabayad

10. Lead time

11. Mga Tala sa Pagpapatakbo at Pagpapanatili

12. Quality Assurance at Serbisyong After-Sales

Panimula ng Produkto

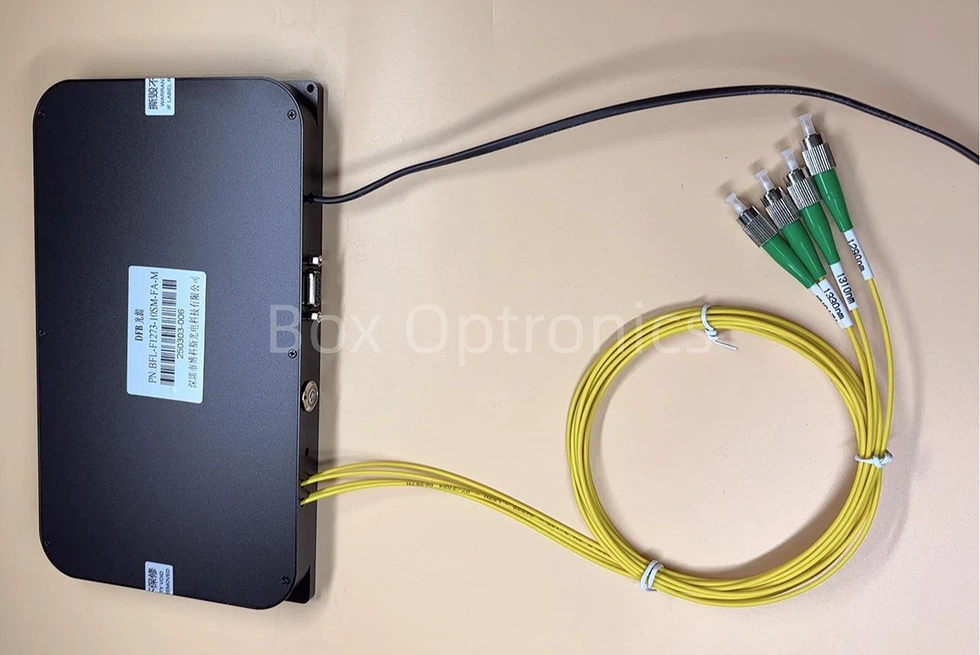

Ito ay isang CWDM 1270-1650nm DFB Laser Source na may Built-in na Drive Circuits na gumagamit ng DFB semiconductor laser chip, na may output kapangyarihan na higit sa 10mW, SM/PM fiber, at mahusay na kapangyarihan at parang multo na katatagan. Ito sumusuporta sa benchtop at modular na mga pagsasaayos na may interface ng komunikasyon o isang software sa pagsubaybay para sa pagsasama ng mga system. Angkop para sa nonlinear na optika pananaliksik, fiber laser pumping, at optical testing system. Iwasan ang madalas na pagsasaksak/ pag-unplug ng fiber connectors para maiwasan ang pag-ipon ng alikabok at dulo ng mukha pinsala.

produkto Mga pagtutukoy

Mga Tampok ng Produkto

● Kapangyarihan at parang multo katatagan;

● Lakas ng output adjustable 10~100%;

● Module/benchtop opsyonal, na may pagsubaybay sa komunikasyon para madali pagsasama-sama;

● Mga sumusuporta SM/PM fiber customization para magkasya sa iba't ibang optical system.

Mga Application ng Produkto

● Optical transmission system;

● Fiber laser pumping;

● Pananaliksik sa nonlinear na optika.

Mga Detalye ng Produkto

● CWDM wavelength 1270~1650nm, ang WL tolerance ay +/-3nm.

(Ang isang wavelength bawat 20nm ay magagamit.)

1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm

*Suportahan ang customized na multi-channel na DFB laser source

● Mga Karaniwang Accessory

Mga Hakbang sa Operasyon

Hakbang 1. Pag-unpack: Bago mag-assemble, suriin kung ang lahat ng mga accessory ay kumpleto, kabilang ang laser source module, USB data cable, power adapter, test report, atbp.

Step2.Power supply: Nakakonekta sa isang DC switching power supply o isang regulated power supply na nakakatugon sa kanilang kapangyarihan mga kinakailangan sa supply. Gamitin lamang ang orihinal na katugmang power adapter (DC5V o DC12V). Maaaring masira ng mga hindi wastong power adapter ang pinagmumulan ng ilaw. (Power adapter ibinibigay ayon sa mga lokal na pamantayan ng boltahe.)

Step3.Pagkonekta ng output fiber: Buksan ang dust cap sa fiber connector o flange, suriin ang fiber end face, at ikonekta ang fiber o idugtong ang fiber sa device o power meter na susuriin matapos makumpirma na walang polusyon at pinsala.

Setp4.Kumonekta sa host computer: Gamitin ang USB-RS485 DB9 Data Cable para ikonekta ang DFB Laser Source at ang computer; ang computer ay dapat munang mag-install ng nakalaang serial port driver upang matukoy ang USB-RS485 serial port data cable, kung hindi man ang host computer software at ang ang module ng pinagmumulan ng ilaw ay hindi maaaring maikonekta at maiparating nang tama. Mangyaring magtanong Box Optronics para sa driver.

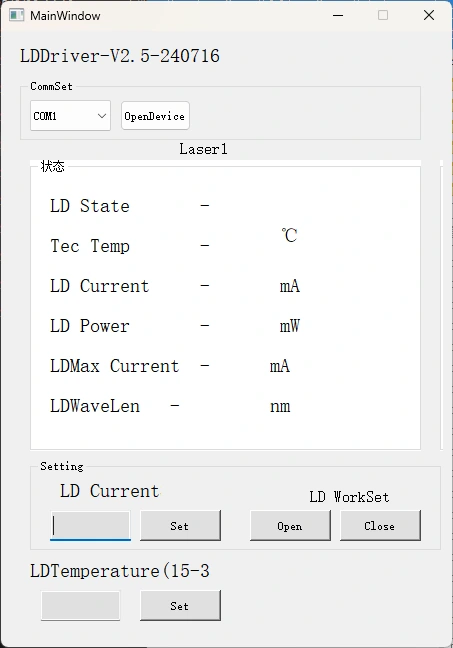

Step5.Control software: Nagbibigay ang Box Optronics ng serial command o PC software sa kontrolin ang kasalukuyang LD at temperatura ng LD ng DFB Laser Source. Piliin ang tamang port, itakda ang kasalukuyang at temperatura, pagkatapos ay i-click ang open button. (Sa maiwasan ang pinsala, dahan-dahang pataasin ang kasalukuyang drive sa paunang operasyon. huwag ilapat kaagad ang buong kasalukuyang.)

Hakbang6.Pagkatapos gamitin, i-click ang close button, patayin ang power supply, at idiskonekta ang koneksyon ng hibla.

Pag-order impormasyon

hal: BLD-1550-1HSM-FA-M

(Impormasyon ng order: CWDM 1550nm DFB Laser Source na may Built-in Drive Mga circuit, 100mW output power, na may SMF-28e fiber, FC/APC connector, module pakete).

Para sa iba pang customized na mga kinakailangan, mangyaring makipag-ugnayan sa: sales06@boxoptronics.com

Datasheet at Testsheet

Datasheet

Testsheet

Mga tuntunin ng quote at pagbabayad

● Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa ang mga produkto.

(3) Iba pa

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Lead time

Tumatagal ng humigit-kumulang 10 araw ng trabaho para sa produksyon. (Kung meron man sa stock, mas mabilis itong ipapadala.)

Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.

Mga Tala sa Operasyon at Pagpapanatili

● Iwasan ang madalas na pagsasaksak/pag-unplug ng fiber connectors upang maiwasan akumulasyon ng alikabok at pinsala sa dulo ng mukha.

● Linisin ang mga fiber connector gamit ang isang lint-free na punasan at siyasatin gamit ang a fiber end-face detector bago kumonekta. Palaging ikonekta/idiskonekta ang mga hibla walang kapangyarihan upang maiwasan ang pagsunog sa dulo ng mukha. Takpan ang mga hindi nagamit na konektor na may mga takip ng alikabok.

● Itago ang kagamitan sa isang tuyo, walang moisture na kapaligiran.

● Kapag gumagamit ng laser source module sa mahabang panahon, tandaan na isaalang-alang ang pag-alis ng init at bentilasyon ng module at ilagay ang module sa heat sink.

Quality Assurance at Serbisyong After-Sales

● Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

● Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, libreng pagkukumpuni o pagpapalit ng mga serbisyo ay ibibigay para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, Box Pinapanatili ng Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod mga kaso sa loob ng panahon ng warranty:

(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.

(2) Mga malfunction dahil sa hindi tamang operasyon ng user.

(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.

(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.

(5) Binago o hindi kumpletong mga label ng warranty sa housing.

(6) Pinsala o pagkawala sa panahon ng transportasyon.
