1. Panimula ng High-power 1653.7nm 40mW DFB Butterfly Laser
2. Teknikal na Pagtutukoy
3. Mga Tampok ng Produkto
4. Mga Karaniwang Aplikasyon
5. Mga detalye ng produkto
6. Impormasyon sa Pag-order
7. Datasheet at testsheet
8. Mga tuntunin ng quote at pagbabayad
9. Lead time
10. Mga Tala sa Pagpapatakbo
11. Quality Assurance at Serbisyong After-Sales
High-power 1653.7nm 40mW DFB Butterfly Laser ay gumagamit isang high-performance na MQW DFB chip na may gitnang wavelength na 1653.7nm, isang wavelength tolerance ng +/-1nm, at side-mode rejection ratio (SMSR) >35dB. Nagtatampok ito ng mababang threshold na boltahe, mababang paggamit ng kuryente, at mataas pagiging maaasahan. Pagsasama ng isang thermistor, thermoelectric cooler (TEC), at monitoring diode, sinusuportahan nito ang pangmatagalang matatag na operasyon at malawakang ginagamit sa gas detection system, passive device testing, at fiber optic sensing. Tama kable, temperatura at kasalukuyang kontrol ay kinakailangan sa panahon ng operasyon sa maiwasan ang pagyuko at pagkasira ng hibla.
|
Parameter |
Simbolo |
Kundisyon |
Min. |
Typ. |
Max. |
Yunit |
|
Temperatura ng imbakan |
Ts |
– |
-40 |
– |
85 |
℃ |
|
Temperatura ng operating case |
Nangunguna |
– |
-20 |
– |
70 |
℃ |
|
LD Forward Current |
KUNG |
CW |
– |
– |
500 |
mA |
|
LD Reverse Current |
Sinabi ni Ir |
– |
– |
– |
2 |
mA |
|
LD Baliktad na Boltahe |
VLR |
– |
– |
– |
3 |
V |
|
PD Forward Current |
IFPD |
– |
– |
– |
-10 |
mA |
|
Baliktad na Boltahe ng PD |
VRPD |
– |
– |
– |
20 |
V |
|
kasalukuyang TEC |
ITEC |
– |
– |
– |
2 |
A |
|
boltahe ng TEC |
VTEC |
– |
– |
1.5 |
3.5 |
V |
|
Radius ng Fiber Bend |
– |
– |
30 |
– |
– |
mm |
|
Kamag-anak na Humidity |
RH |
Hindi Condensing |
0 |
– |
95% |
– |
|
Oras ng Paghihinang ng lead |
– |
260 ℃ |
– |
– |
10 |
Pangalawa |
|
Fiber Axial Pull Force |
– |
– |
– |
– |
5 |
N |
|
Fiber Side Pull Force |
– |
– |
– |
– |
2.5 |
N |
● Industry-standard 14-pin na pakete ng butterfly;
● Built-in TEC at subaybayan ang PD;
● Mataas katatagan 40mW optical output;
● Mataas na pagganap, multiquantum well (MQW) distributed-feedback (DFB) laser.
● Mahinog na diode laser pagsipsip spectroscopy TDLAS;
● CH4 Pagsubaybay;
● Banayad na pinagmulan para sa pagsubaybay sa kapaligiran at mga tagasuri ng gas.

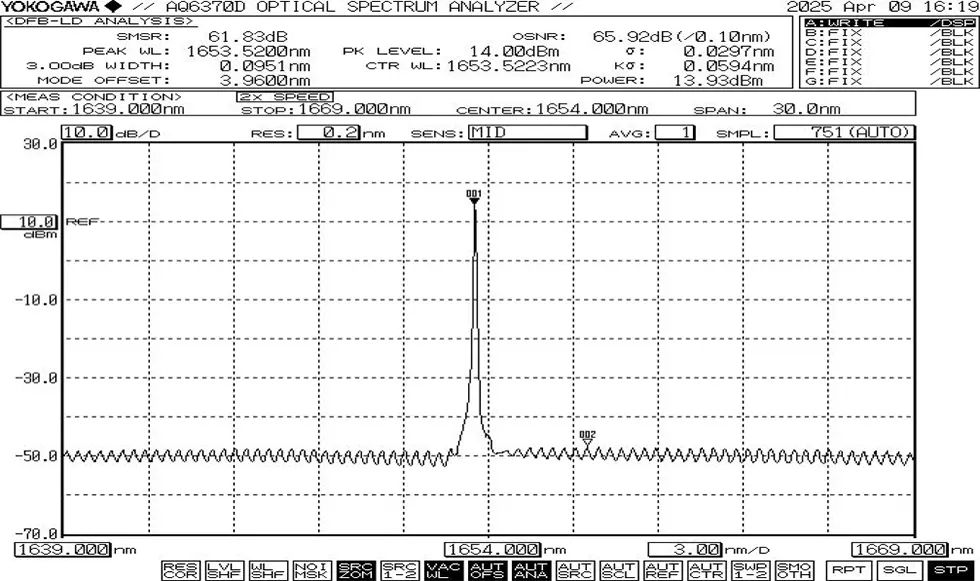

● Karaniwang spectrum: 1653.7nm, +/-1nm WL tolerance.

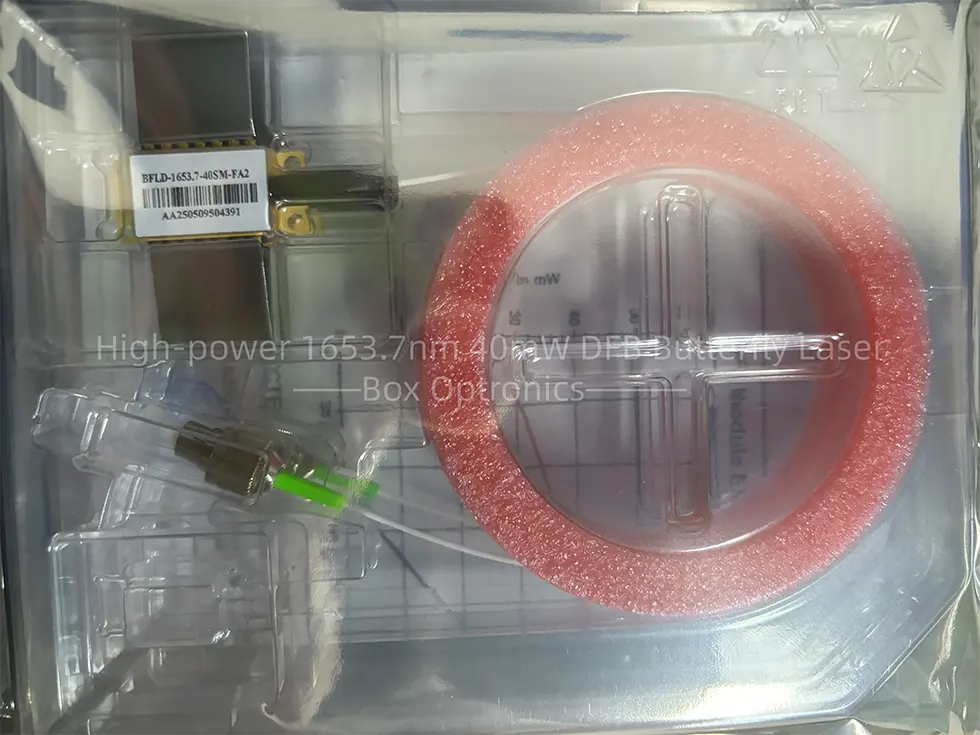

● Halimbawa ng pag-iimpake
|
|
Mga accessories |
Dami |
|
1 |
High-power 1653.7nm 40mW DFB Butterfly Laser |
1 |
|
2 |
Ulat sa Pagsubok ng Produkto |
1 |
|
Pangalan |
Haba ng daluyong |
Lakas ng output |
Uri ng hibla |
Konektor |
PIN-OUT |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB laser diode |
1653:1653.7nm Iba pa |
10:10mW 40:40mW Iba pa |
SM:Single mode PM: Pagpapanatili ng polariseysyon
|
FA: FC/APC SA: SC/APC Iba pa |
NULL:Uri 1 2:Uri 2 |
hal: BFLD-1653-40SM-FA
(Impormasyon ng order: High-power 1653.7nm 40mW DFB Butterfly Laser, may SM fiber, FC/APC connector, type1 pin-out).
● Mga tuntunin ng quote
(1) EXW:
Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.
(2) DAP:
Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa ang mga produkto.
(3) Iba pa
● Mga tuntunin ng pagbabayad
Available ang PayPal at T/T.
Tumatagal ng humigit-kumulang 10 araw ng trabaho para sa produksyon. (Kung meron man sa stock, mas mabilis itong ipapadala.)
Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.
● Ang mga optical fiber ay marupok; huwag gamitin ang hibla upang hilahin ang aparato. Kapag naglalagay o nag-aalis ng device mula sa socket nito, huwag i-pressure o hilahin ang manggas na matatagpuan sa likuran ng housing ng device. Para sa mga device nilagyan ng mga konektor, tiyaking pareho ang device at ang fiber connector sabay-sabay na itinataas sa panahon ng pag-install o pagtanggal.
● Kung ang mga pin ay nangangailangan ng paghihinang, ang temperatura ng paghihinang ay hindi dapat lumampas sa 260°C, at ang oras ng paghihinang ay hindi dapat lumampas sa 10 segundo. Partikular dapat bigyang pansin ang mga sumusunod: sa panahon ng proseso ng paghihinang, ang ang device ay dapat nasa unpowered state, at ang soldering iron ay dapat na maayos pinagbabatayan.
● Bago paganahin ang device, i-activate muna ang cooler, at pagkatapos ilapat ang kapangyarihan sa maliliit na palugit upang maiwasan ang pag-init ng chip o nagiging overloaded.
● Panahon ng Warranty:
Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.
● Mga Pagbubukod mula sa Libreng Warranty:
Sa panahon ng libreng warranty, libreng pagkukumpuni o pagpapalit ng mga serbisyo ay ibibigay para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, Box Pinapanatili ng Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod mga kaso sa loob ng panahon ng warranty:
(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.
(2) Mga malfunction dahil sa hindi tamang operasyon ng user.
(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.
(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.
(5) Binago o hindi kumpletong mga label ng warranty sa housing.
(6) Pinsala o pagkawala sa panahon ng transportasyon.
