1550nm 10mW DFB Butterfly Laser Diode

Talaan ng mga Nilalaman

1. Panimula ng 1550nm 10mW DFB Butterfly Laser Diode

2. Teknikal na Pagtutukoy

3. Mga Tampok ng Produkto

4. Mga Karaniwang Aplikasyon

5. Mga detalye ng produkto

6. Impormasyon sa Pag-order

7. Datasheet at testsheet

8. Mga tuntunin ng quote at pagbabayad

9. Lead time

10. Mga Tala sa Pagpapatakbo

11. Quality Assurance at Serbisyong After-Sales

Panimula ng Produkto

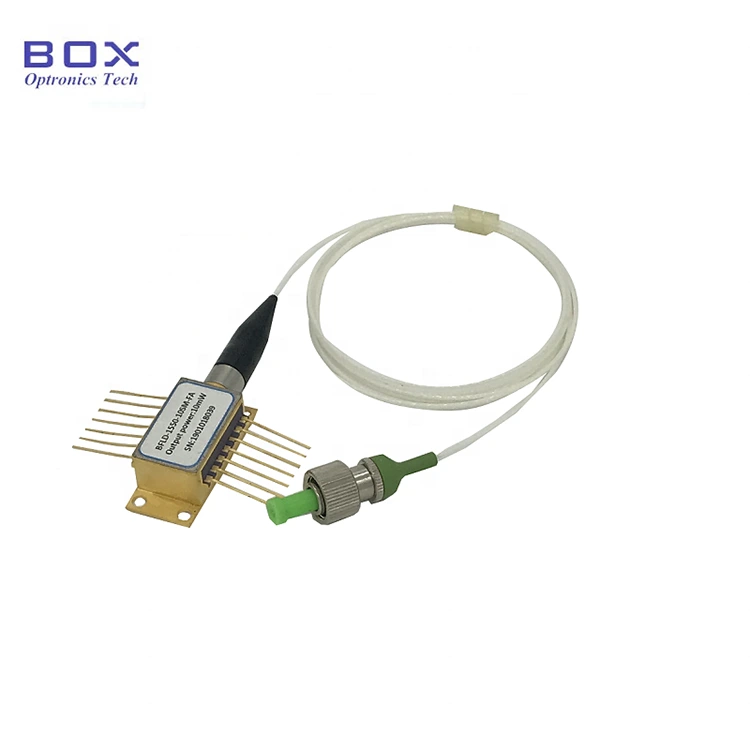

Ito ay isang 1550nm DFB laser na may 14-pin na butterfly package, built-in na TEC, at thermistor. Nagtatampok ito ng isang matatag na wavelength, 10mW output power, isang tipikal na 40dB side mode suppression ratio, at mababang threshold kasalukuyang. Opsyonal na may SM/PM fiber, malawak na operating temperature, at mataas pagiging maaasahan, na angkop para sa fiber communication, optical instruments, at fiber pandama. Pakikontrol nang mahigpit ang drive at temperatura, at iwasan labis na pinsala.

produkto Mga pagtutukoy

Mga Tampok ng Produkto

● Multi-Quantum Well (MQW) Distributed Feedback (DFB) lasers;

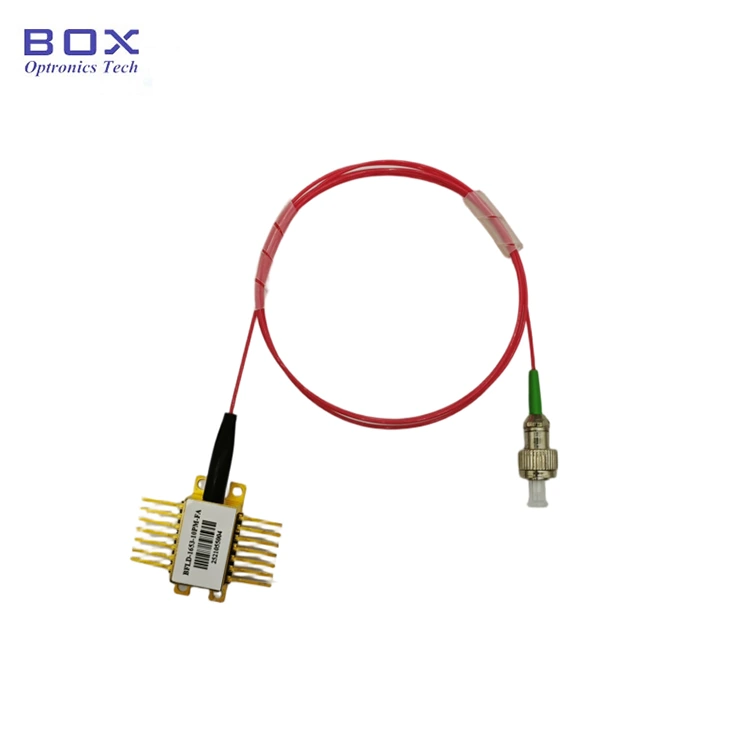

● SMF-28e o PMF-1550 pigtail;

● 14-pin BTF package na may TEC at Monitor PD;

● Malawak na hanay ng temperatura ng pagpapatakbo -20~+70℃.

Mga Application ng Produkto

● Optical fiber komunikasyon;

● Optical na instrumento;

● Optical fiber sensor;

● Banayad na pinagmulan.

produkto Mga Detalye

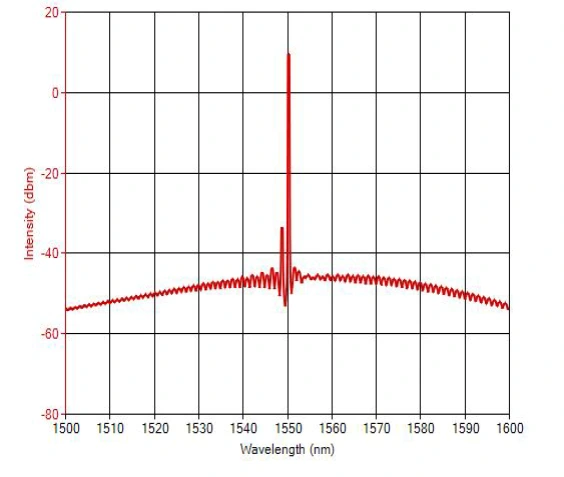

● Karaniwang spectrum: 1550nm, WL tolerance +/-3nm.

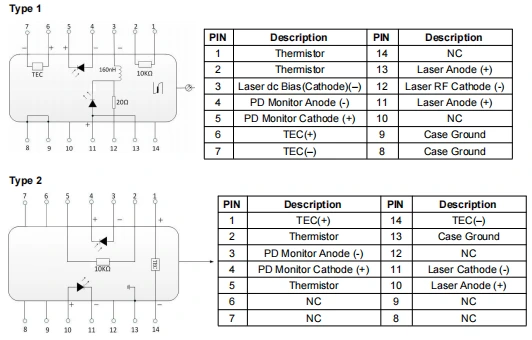

● Kahulugan ng PIN-OUT-1550nm 10mW DFB Butterfly Laser Diode

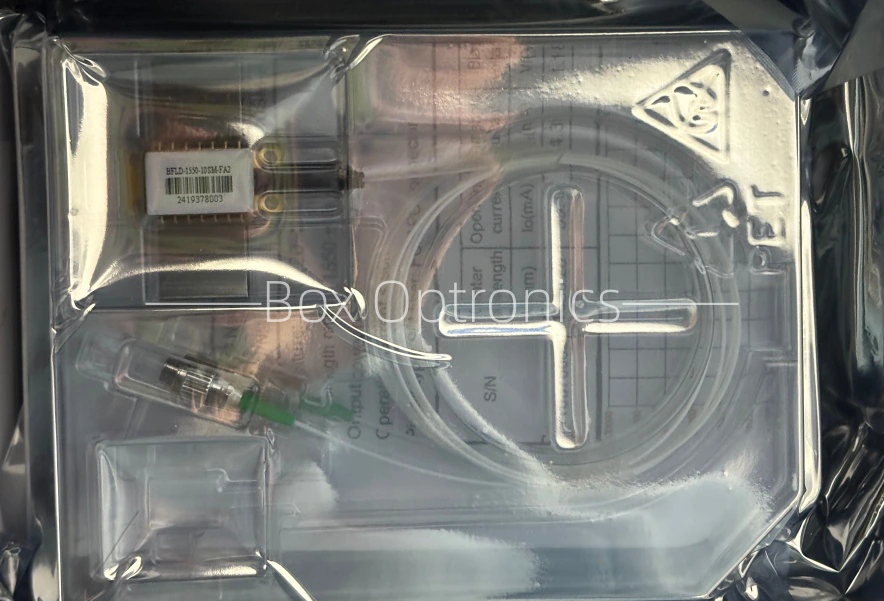

● Halimbawa ng pag-iimpake

*Standalone na device na walang drive; isang module package na isinama sa Ang mga circuit ng driver ay opsyonal.

Pag-order impormasyon

hal: BFLD-1550-10SM-FA2

(Impormasyon ng order: 1550nm 10mW DFB Butterfly Laser Diode, SM fiber, na may FC/APC connector, type2 pin-out).

Para sa iba pang customized na mga kinakailangan, mangyaring makipag-ugnayan sa: sales06@boxoptronics.com

Datasheet at Testsheet

Datasheet

Testsheet

Mga tuntunin ng quote at pagbabayad

● Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa ang mga produkto.

(3) Iba pa

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Lead time

Tumatagal ng humigit-kumulang 10 araw ng trabaho para sa produksyon. (Kung meron man sa stock, mas mabilis itong ipapadala.)

Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.

Operasyon Mga Tala

● Kapag nagpapatakbo, naglalabas ang device na ito ng high-intensity laser beam; gawin huwag tumingin nang direkta sa fiber end face, dahil ang paggawa nito ay maaaring magdulot ng pinsala sa mata.

● Ang mga optical fiber ay marupok; huwag gamitin ang hibla upang hilahin ang aparato. Kapag naglalagay o nag-aalis ng device mula sa socket nito, huwag i-pressure o hilahin ang manggas na matatagpuan sa likuran ng housing ng device. Para sa mga device nilagyan ng mga konektor, tiyaking pareho ang device at ang fiber connector sabay-sabay na itinataas sa panahon ng pag-install o pagtanggal.

● Bago paganahin ang lahat ng mga bahagi, i-activate muna ang cooler, at pagkatapos ay magpatuloy sa incremental power-up na mga hakbang upang maiwasan ang pag-init ng chip at labis na karga.

Quality Assurance at Serbisyong After-Sales

● Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

● Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, libreng pagkukumpuni o pagpapalit ng mga serbisyo ay ibibigay para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, ang Box Optronics pinanatili ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod na kaso sa loob panahon ng warranty:

(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.

(2) Mga malfunction dahil sa hindi tamang operasyon ng user.

(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.

(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.

(5) Binago o hindi kumpletong mga label ng warranty sa housing.

(6) Pinsala o pagkawala sa panahon ng transportasyon.
