1550nm DFB 40mW High Power Butterfly Laser

Talaan ng mga Nilalaman

1. Panimula ng 1550nm DFB 40mW High Power Butterfly Laser

2. Teknikal na Pagtutukoy

3. Mga Tampok ng Produkto

4. Mga Karaniwang Aplikasyon

5. Mga detalye ng pag-iimpake

6. Impormasyon sa Pag-order

7. Datasheet

8. Mga tuntunin ng quote at pagbabayad

9. Lead time

10. Mga Tala sa Pagpapatakbo

11. FAQ

Panimula ng Produkto

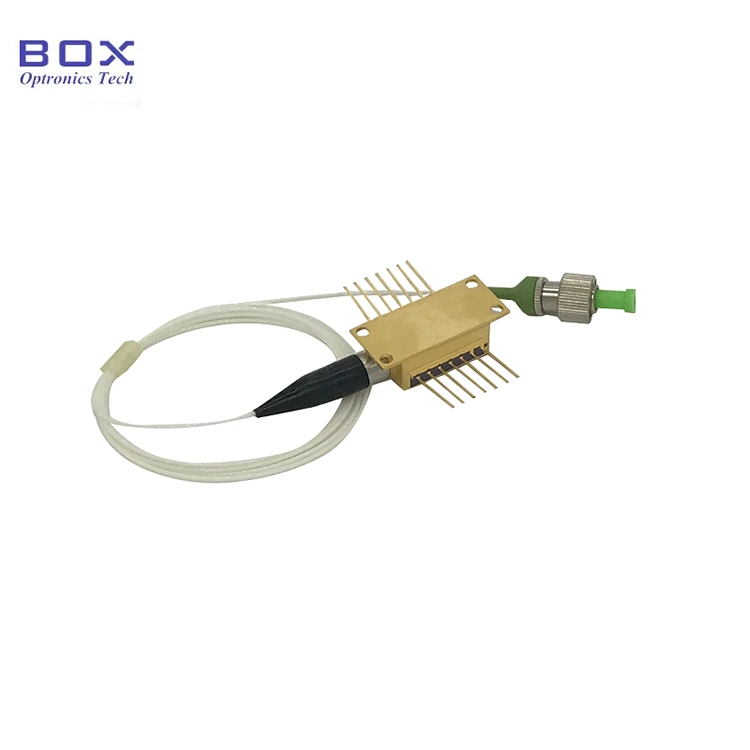

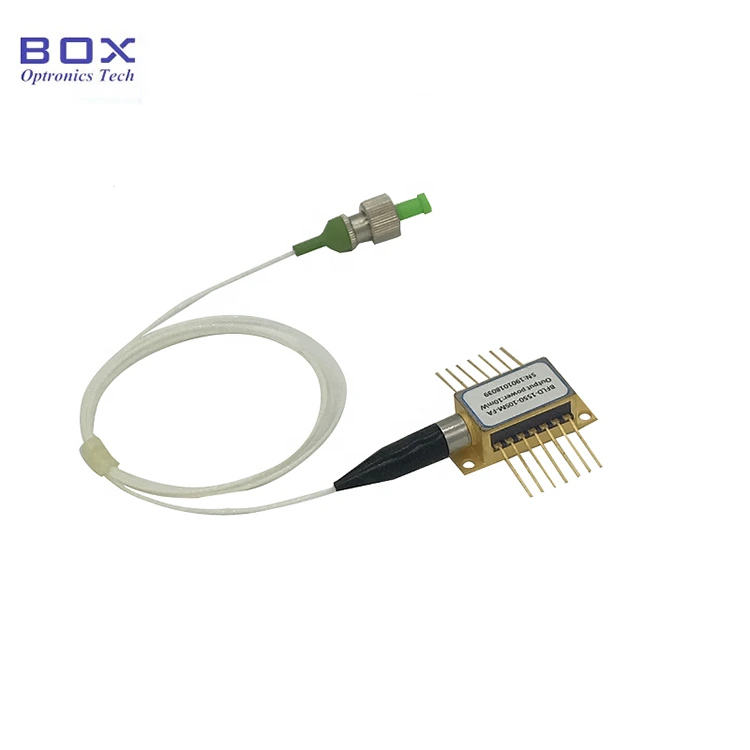

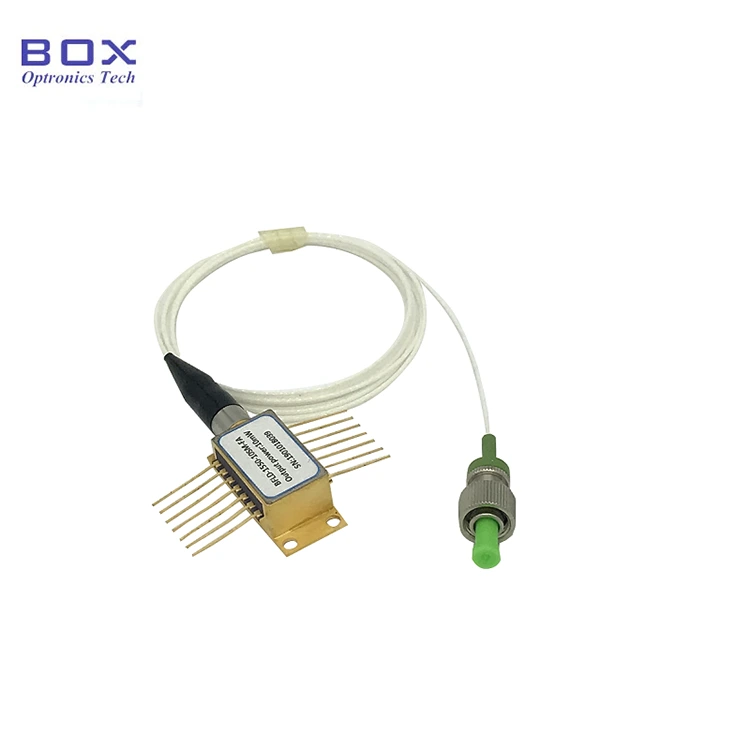

Ito ay isang 1550nm DFB 40mW High Power Butterfly Laser, built-in na TEC, monitor PD, at thermistor. Nagtatampok ito ng isang matatag na wavelength, 40mW output power, at mababang threshold current. Opsyonal na may SM/PM fiber, malawak operating temperatura, at mataas na pagiging maaasahan, na angkop para sa fiber communication, optical instruments, at fiber sensing. Pakikontrol ang kasalukuyang drive at mahigpit na temperatura, at maiwasan ang labis na pinsala.

produkto Mga pagtutukoy

Mga Tampok ng Produkto

● Multi-Quantum Well (MQW) Distributed Feedback (DFB) lasers;

● SM fiber o PM fiber pigtail;

● Output power 40mW;

● 14-pin BTF package na may TEC at Monitor PD.

Mga Application ng Produkto

● Optical fiber komunikasyon;

● Optical fiber sensing;

● Pagsubok ng optical device.

produkto Mga Detalye

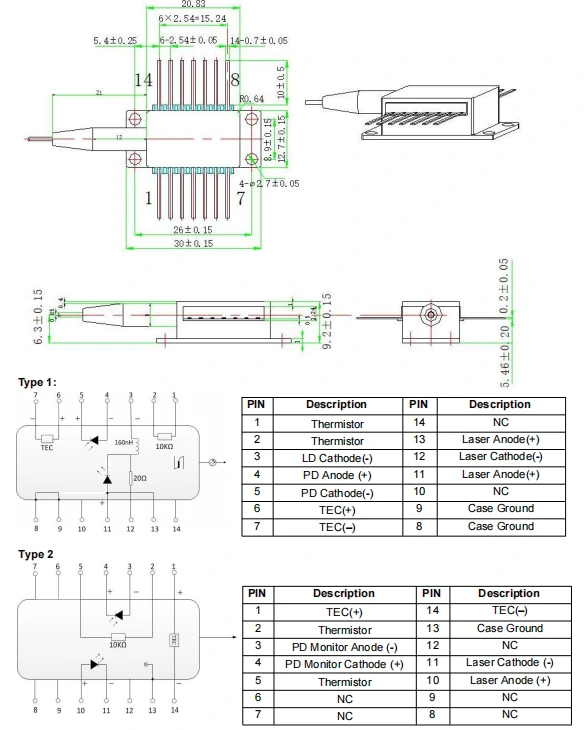

● Package drawing at PIN-OUT Definition(Unit:mm)-1550nm DFB 40mW High Power Butterfly Laser

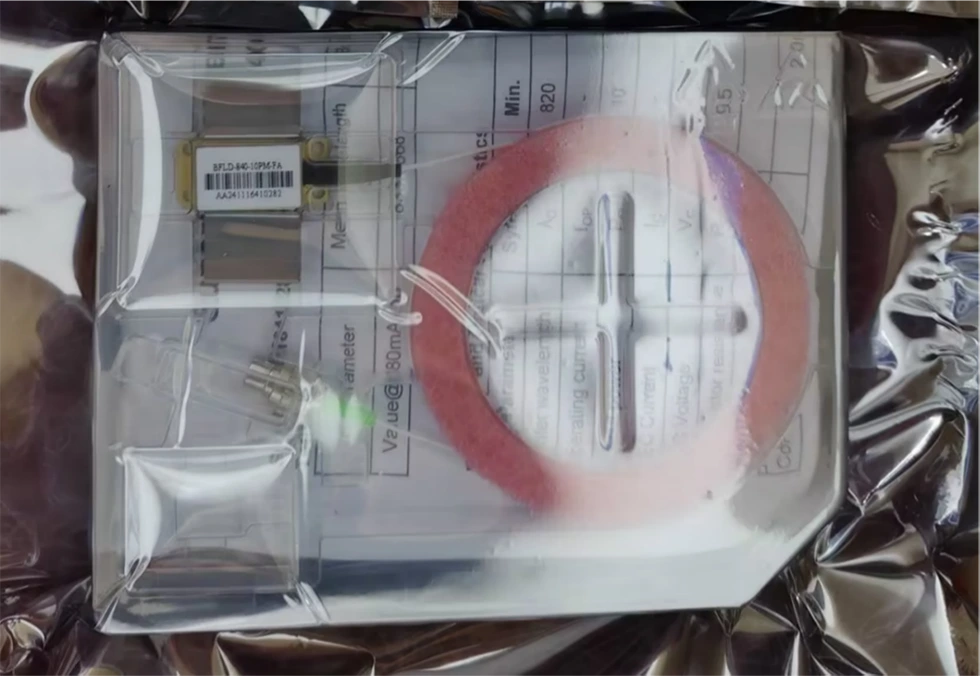

● Halimbawa ng pag-iimpake

*Standalone na device na walang drive; isang module package na isinama sa driver Ang mga circuit ay opsyonal.

Pag-order impormasyon

hal: BFLD-1550-40SM-FA1

(Impormasyon ng order: 1550nm DFB 40mW High Power Butterfly Laser, SM fiber, FC/APC connector, telecom pin).

Para sa iba pang customized na mga kinakailangan, mangyaring makipag-ugnayan sa: sales06@boxoptronics.com

Datasheet

Datasheet

Mga tuntunin ng quote at pagbabayad

● Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa ang mga produkto.

(3) Iba pa

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Lead time

Tumatagal ng humigit-kumulang 10 araw ng trabaho para sa produksyon. (Kung meron man sa stock, mas mabilis itong ipapadala.)

Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.

Operasyon Mga Tala

● Kapag nagpapatakbo, naglalabas ang device na ito ng high-intensity laser beam; gawin huwag tumingin nang direkta sa fiber end face, dahil ang paggawa nito ay maaaring magdulot ng pinsala sa mata.

● Ang device na ito ay electrostatic-sensitive; samakatuwid, mahigpit na pagsunod sa anti-static na mga hakbang sa proteksyon ay kinakailangan sa panahon ng packaging, transportasyon, at paggamit. Bukod pa rito, dapat gawin ang mga pag-iingat upang maiwasan dumarami ang suplay ng kuryente, dahil ang hindi paggawa nito ay maaaring magresulta sa permanenteng pinsala sa device (hal., pagtiyak ng wastong pag-ground ng kagamitan at pagsusuot ng anti-static strap ng pulso).

● Ang mga optical fiber ay marupok; huwag gamitin ang hibla upang hilahin ang aparato. Kapag naglalagay o nag-aalis ng device mula sa socket nito, huwag i-pressure o hilahin ang manggas na matatagpuan sa likuran ng housing ng device. Para sa mga device nilagyan ng mga konektor, tiyaking pareho ang device at ang fiber connector sabay-sabay na itinataas sa panahon ng pag-install o pagtanggal.

● Kung ang mga pin ay nangangailangan ng paghihinang, ang temperatura ng paghihinang ay hindi dapat lumampas sa 260°C, at ang oras ng paghihinang ay hindi dapat lumampas sa 10 segundo. Partikular dapat bigyang pansin ang mga sumusunod: sa panahon ng proseso ng paghihinang, ang ang aparato ay dapat na nasa isang hindi pinagagana na estado, at ang panghinang na bakal ay dapat na maayos na naka-ground.

● Sa panahon ng proseso ng power-up, huwag kailanman direktang maglapat ng mataas na kasalukuyang, bilang ito ay nanganganib na mapinsala ang chip. Sa halip, paganahin ang device sa kasalukuyang antas malapit sa threshold ng chip, at pagkatapos ay unti-unting taasan ang kasalukuyang sa maliit mga pagtaas hanggang sa maabot ang nais na antas.

● Bago paganahin ang lahat ng mga bahagi, i-activate muna ang cooler, at pagkatapos ay magpatuloy sa incremental power-up na mga hakbang upang maiwasan ang pag-init ng chip at labis na karga.

FAQ

● Posible bang baguhin ang wavelength sa pamamagitan ng pagsasaayos ng kasalukuyang? Ano ang saklaw?

--Oo. Ang kasalukuyang wavelength coefficient ay 0.01 nm/mA, at ang wavelength ng temperatura ang koepisyent ay 0.1 nm/℃. Ang WL adjustable range ay nasa paligid ng ~center WL+/- 1 nm.

● Ano ang linewidth? ikaw ba magbigay ng makitid na linewidth na LD?

--3~5MHz. 1550nm Makitid na linewidth LD (opsyonal): mas mababa sa 400kHz, 100kHz, 50kHz, 10kHz.

● Ano ang regulasyon ng kuryente saklaw?

--10~100%

● Ano ang wavelength pagpaparaya?

--+/-3nm. Mas kaunti ay opsyonal din.

● Nagbibigay ka ba ng proteksiyon fiber tube at fiber connector?

--Oo. 900um maluwag Ang tubo at FC/APC, SC/APC, o iba pang mga konektor ay opsyonal.
