1683nm 10mW Fiber Coupled Laser

Talaan ng mga Nilalaman

1. Pagpapakilala ng 1683nm 10mW Fiber Coupled Laser

2. Teknikal na Pagtutukoy

3. Mga Tampok ng Produkto

4. Mga Karaniwang Aplikasyon

5. Mga detalye ng produkto

6. Impormasyon sa Pag-order

7. Datasheet at testsheet

8. Mga tuntunin ng quote at pagbabayad

9. Lead time

10. Mga Tala sa Pagpapatakbo

11. Quality Assurance at Serbisyong After-Sales

Panimula ng Produkto

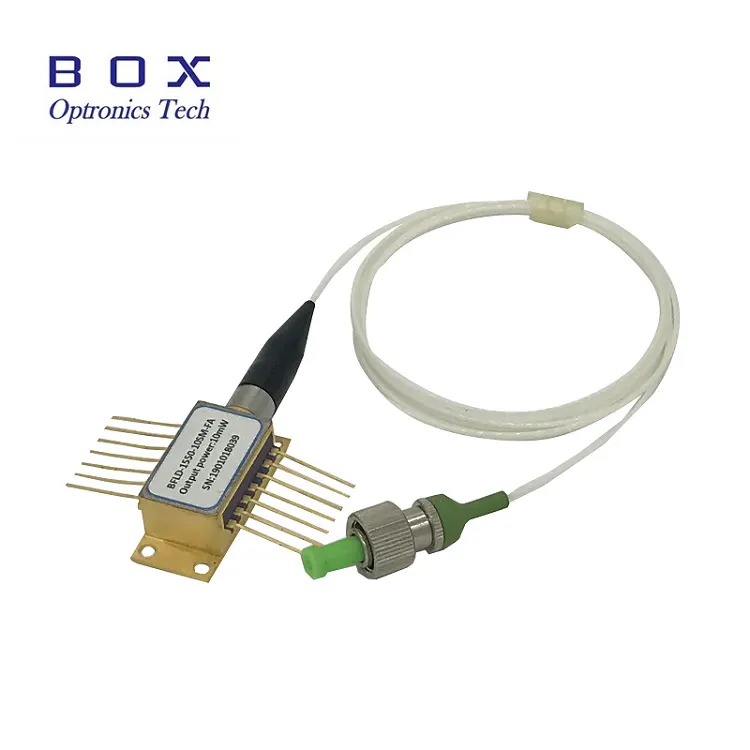

Ang 1683nm 10mW Fiber Coupled Laser ay gumagamit ng MQW DFB chip, gitnang wavelength 1683nm, wavelength tolerance ay +/-1nm, tipikal na output power 10mW, 14-pin BTF package, sumusunod sa Telcordia GR-468 at RoHS. Sa isang single-mode fiber at isang FC/APC connector, ito ay perpekto para sa TDLAS at C2H6 gas mga sistema ng pagtuklas.

produkto Mga pagtutukoy

produkto Mga tampok

● Mataas matatag na 10mW optical output;

● pamantayan sa industriya, 14PIN butterfly package;

● Built-in TEC at optical isolator;

● Multiquantum well (MQW) distributed-feedback (DFB) laser

●

produkto Mga aplikasyon

● Mahinog na diode laser spectroscopy ng pagsipsip;

● C2H6 Pagsubaybay;

● Ang kalidad ng hangin sa kapaligiran pagsubaybay;

● Optical fiber sensing & laser detection.

produkto Mga Detalye

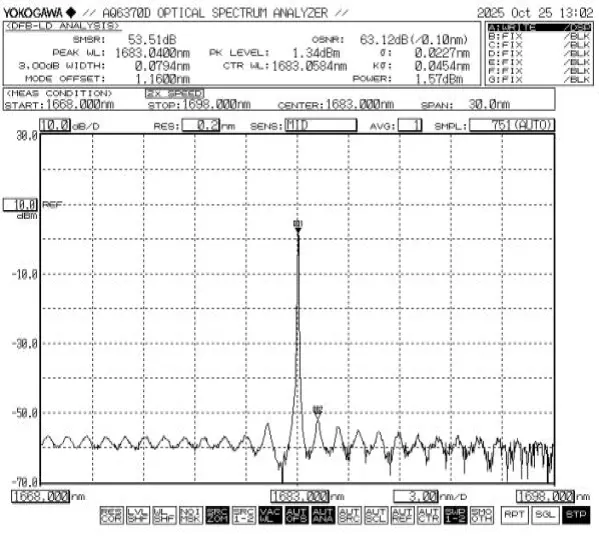

● Karaniwang spectrum: 1683nm, +/-1nm WL tolerance.

● FAQ

(1) Ano ang uri ng hibla at detalye ng connector?

--Ang karaniwang configuration ay gumagamit ng single-mode fiber na may FC/APC connector.

(2) Ano ang uri ng pakete at paraan ng pag-mount?

--1683nm 10mW Fiber Coupled Laser ay matatagpuan sa isang karaniwang 14-pin butterfly package, tugma sa mga pangunahing socket ng laser at mounting mga kabit. Ang mga mounting hole ay ibinibigay para sa screw fixation o thermal pad kalakip.

(3) Available ba ang sample testing? Anong mga serbisyo ang inaalok para sa maramihang pagbili?

--Sinusuportahan ang sample na pagsubok at maliit na dami ng pagsubok na produksyon. Para sa maramihang pagbili, nag-aalok kami ng pagpepresyo ng dami, mga ulat sa pagsubok ng pabrika, na-customize mga parameter (tulad ng haba ng fiber, uri ng jacket, at uri ng connector).

Pag-order impormasyon

hal: BFLD-1683-10SM-FA

(Impormasyon ng order: 1683nm 10mW Fiber Coupled Laser, 14-pin butterfly package, na may SM fiber, FC/APC connector, type1 pin-out).

Datasheet at Testsheet

Datasheet

Testsheet

Mga tuntunin ng quote at pagbabayad

● Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa ang mga produkto.

(3) Iba pa

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Lead time

Tumatagal ng humigit-kumulang 10 araw ng trabaho para sa produksyon. (Kung meron man sa stock, mas mabilis itong ipapadala.)

Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.

Operasyon Mga Tala

● Ang device na ito ay electrostatic-sensitive; samakatuwid, mahigpit na pagsunod sa anti-static na mga hakbang sa proteksyon ay kinakailangan sa panahon ng packaging, transportasyon, at paggamit. Bukod pa rito, dapat gawin ang mga pag-iingat upang maiwasan dumarami ang suplay ng kuryente, dahil ang hindi paggawa nito ay maaaring magresulta sa permanenteng pinsala sa device (hal., pagtiyak ng wastong pag-ground ng kagamitan at pagsusuot ng anti-static strap ng pulso).

● Kung ang mga pin ay nangangailangan ng paghihinang, ang temperatura ng paghihinang ay hindi dapat lumampas sa 260°C, at ang oras ng paghihinang ay hindi dapat lumampas sa 10 segundo. Partikular dapat bigyang pansin ang mga sumusunod: sa panahon ng proseso ng paghihinang, ang ang device ay dapat nasa unpowered state, at ang soldering iron ay dapat na maayos pinagbabatayan.

● Kapag ginagamit ang device, mahigpit na sumunod sa operating voltage at kasalukuyang mga saklaw na tinukoy sa datasheet. Mga pangunahing parameter—kabilang ang Ith (Threshold Current), Iop max (Maximum Operating Current), Vop max (Maximum Operating Voltage), at λc (Center Wavelength)—ay dapat i-reference partikular sa test report na ibinigay sa oras ng pagpapadala.Tandaan:Operasyon lampas sa ganap na pinakamataas na rating ay maaaring magdulot ng permanenteng pinsala sa device.

Quality Assurance at Serbisyong After-Sales

● Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

● Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, libreng pagkukumpuni o pagpapalit ng mga serbisyo ay ibibigay para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, Box Pinapanatili ng Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod mga kaso sa loob ng panahon ng warranty:

(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.

(2) Mga malfunction dahil sa hindi tamang operasyon ng user.

(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.

(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.

(5) Binago o hindi kumpletong mga label ng warranty sa housing.

(6) Pinsala o pagkawala sa panahon ng transportasyon.
