840nm Fiber Coupled SLD Broadband Light Source

Pangkalahatang-ideya ng Produkto-840nm Fiber Coupled SLD Broadband Light Source

Ang Box Optronics ay gumagawa ng 840nm Fiber Coupled SLD Broadband Light Source, isang high-performance active optical component batay sa amplified spontaneous emission (ASE) mula sa isang semiconductor optical amplifier structure, na nagbibigay ng mataas na optical power na may malawak na spectral bandwidth at mababang temporal na pagkakaugnay.

Naghahatid ito ng mas mataas na lakas ng output kaysa sa mga LED habang pinapanatili ang isang mas malawak na spectrum kaysa sa mga laser diode, na ginagawa itong angkop para sa mga application na nangangailangan ng mababang pagkakaugnay at mataas na liwanag.

Nagtatampok ng 5mW minimum na output power, 10nm typical 3dB bandwidth, at mahusay na power stability (≤±0.02dB short-term, ≤±0.05dB long-term), itong 840nm SLD source ay na-optimize para sa precision fiber optic sensing at imaging system. Available ang device sa parehong compact module form (70×90×18mm) para sa system integration at benchtop form (195×220×120mm) para sa laboratoryo at testing environment.

Nilagyan ng 780-HP fiber pigtails at FC/APC connectors bilang standard, na may opsyonal na RS485 na interface ng komunikasyon para sa pagsubaybay at kontrol, ang SLD light source na ito ay nag-aalok ng versatility at reliability para sa malawak na hanay ng mga application.

Mga Pangunahing Tampok-840nm Fiber Coupled SLD Broadband Light Source

● Mataas na output power: 5mW minimum

● Broad spectral bandwidth: 10nm typical (-3dB)

● Low spectral ripple para sa malinis na spectrum

● Gaussian spectrum profile

● Napakahusay na katatagan ng kuryente: ≤±0.02dB/15min panandaliang

● Pangmatagalang katatagan: ≤±0.05dB/8 oras

● Fiber coupled output na may 780-HP fiber

● FC/APC connector standard, available ang iba pang opsyon

● Dalawang form factor: Module at Benchtop

● RS485 na interface ng komunikasyon para sa pagsubaybay

● Kumpara sa murang solusyon

● Malawak na hanay ng temperatura ng pagpapatakbo: -5°C hanggang +55°C

● Compact at matatag na disenyo ng package

● Opsyonal na bersyon ng benchtop na may kontrol sa touch screen

Mga Karaniwang Aplikasyon-840nm Fiber Coupled SLD Broadband Light Source

● Fiber optic gyroscope (FOG)

● Optical coherence tomography (OCT) system

● Medical imaging at biomedical optics

● Fiber optic sensing system

● White light interferometry

● Pagsubok at paglalarawan ng bahagi ng optical

● Mga laboratoryo ng pananaliksik at pagpapaunlad

● Optical coherence domain reflectometry (OCDR)

Mga Teknikal na Pagtutukoy-840nm Fiber Coupled SLD Broadband Light Source

Mga Detalye ng Optical (T=25°C)

Mga Detalye ng Mekanikal at Pangkapaligiran

Mga Detalye ng Produkto-840nm Fiber Coupled SLD Broadband Light Source

Ano ang isang SLD?

Ang Superluminescent Diode (SLD) ay isang semiconductor broadband optical source batay sa amplified spontaneous emission (ASE) na may mataas na optical gain sa isang laser-diode-like waveguide structure, na tumatakbo sa ilalim ng pinigilan na optical feedback na mga kondisyon upang maiwasan ang laser oscillation.

Hindi tulad ng mga laser diode na umaasa sa isang resonant na cavity, ang mga SLD ay gumagamit ng low-reflectivity (AR-coated) na mga facet at angled o tilted waveguide structures upang pigilan ang feedback ng cavity, na nagbibigay-daan sa mataas na optical gain habang iniiwasan ang pagkilos ng lasing.

Mga pangunahing katangian ng mga SLD:

• Lubos na mas mataas ang output power at brightness kaysa sa mga LED, habang pinapanatili ang mababang temporal na pagkakaugnay

• Broadband emission na may makinis na ASE spectral envelope

• Napakababa ng temporal na pagkakaugnay (maikling haba ng pagkakaugnay), perpekto para sa mga interferometric na application gaya ng OCT

• Karaniwang single transverse-mode waveguide structure na nagpapagana ng mahusay na single-mode fiber coupling

• Karaniwang inengineered ang spectral na hugis bilang quasi-Gaussian o naka-customize na flat-top na mga profile depende sa disenyo

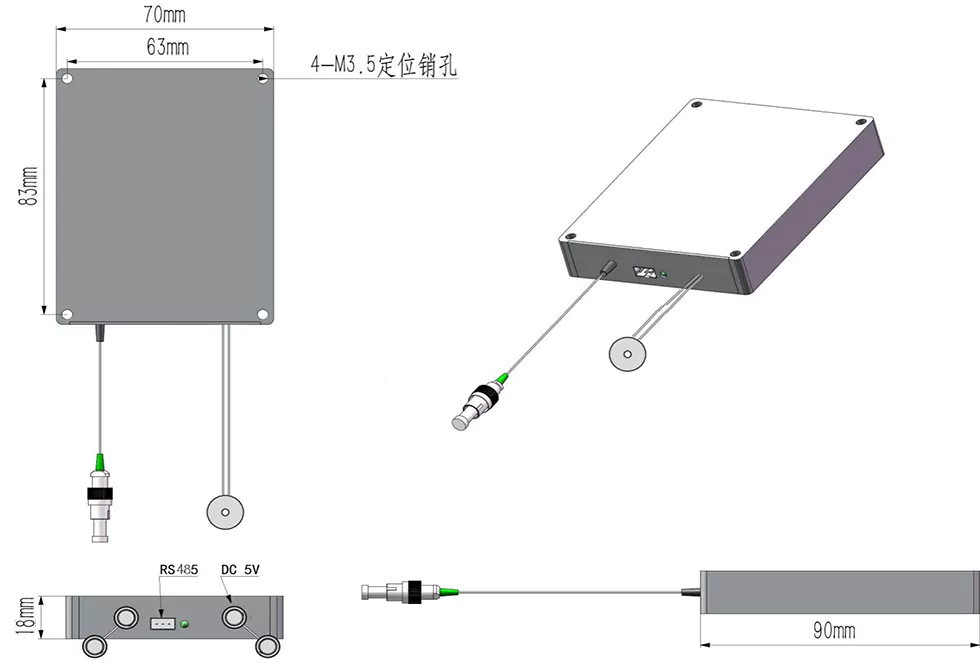

Mga Dimensyon ng Package

Available ang 840nm SLD broadband light source sa dalawang configuration ng package:

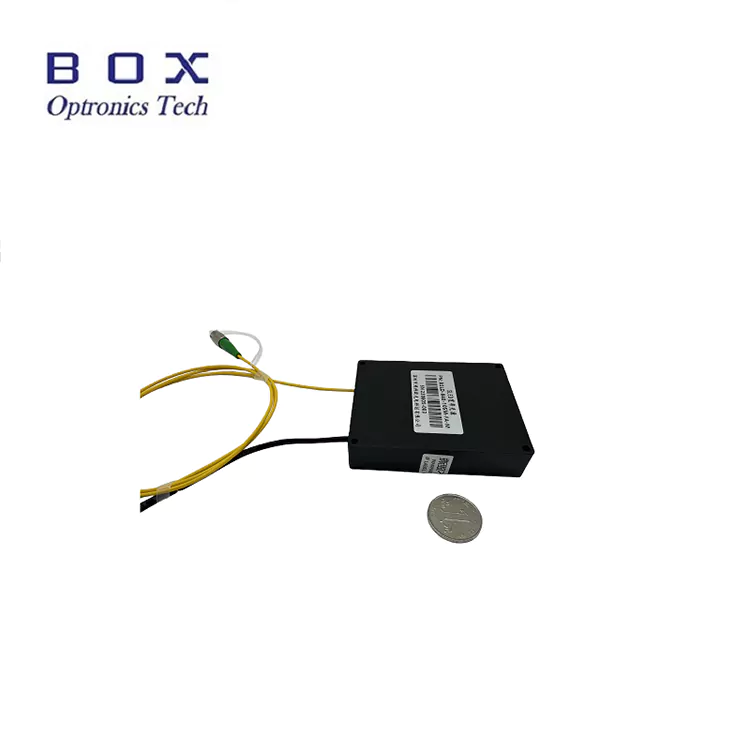

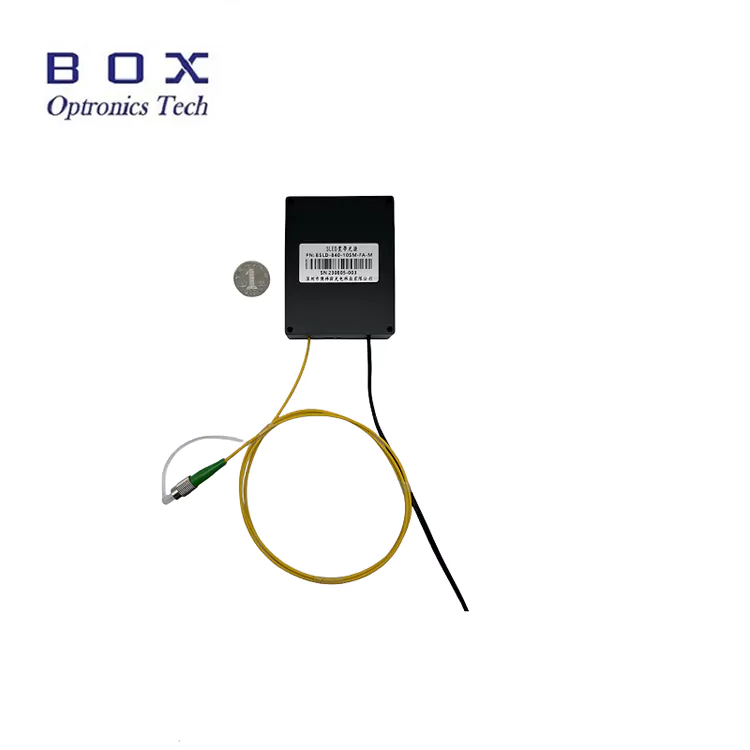

Bersyon ng Module (70×90×18mm):

• Compact, low-profile na disenyo para sa pagsasama ng system

• 4-M3.5 mounting hole para sa secure na pag-install

• DC power input (5V o 12V)

• RS485 communication port (DB9 female)

• Fiber pigtail output na may FC/APC connector

• Perpekto para sa pag-embed sa mga instrumento at system

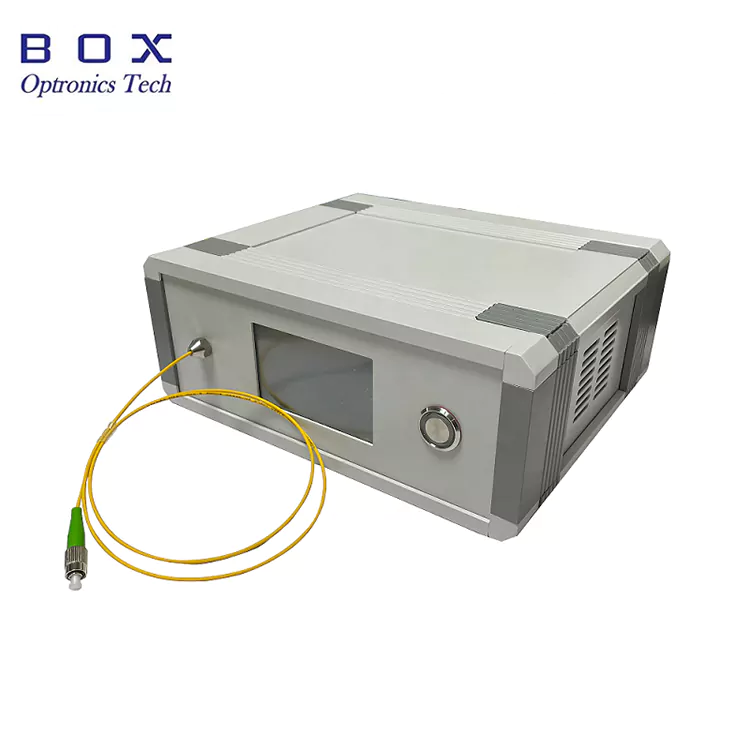

Bersyon ng Benchtop (195×220×120mm):

• Tabletop form factor para sa paggamit ng laboratoryo

• Built-in na touch screen display para sa pagsubaybay sa status

• AC power input (110-240V universal)

• RS485 communication port (DB9 female)

• Fiber output sa front panel

• Madaling gamitin, plug-and-play na operasyon

• Ideal para sa R&D lab at testing environment

Kontrol at Pagsubaybay

Parehong module at benchtop na bersyon ay sumusuporta sa RS485 na interface ng komunikasyon para sa pagsubaybay at kontrol. Ang benchtop na bersyon ay nagtatampok din ng built-in na touch screen para sa lokal na operasyon.

Magagamit na mga parameter ng pagsubaybay at kontrol:

• Pagsubaybay sa kapangyarihan ng output

• Magmaneho ng kasalukuyang pagsubaybay

• Pagsubaybay sa temperatura

• Pagsasaayos ng kapangyarihan (opsyonal)

• Mag-host ng computer software para sa PC control (opsyonal)

Bakit Pumili ng Box Optronics?

• Mahigpit na kontrol sa kalidad na may 100% pagsubok bago ipadala

• Mapagkumpitensyang pagpepresyo na may matatag na kakayahan sa maramihang paghahatid

• Mga flexible na opsyon sa pag-customize para sa wavelength, power, bandwidth, fiber, at mga connector

• 7×24 na oras na teknikal na suporta at mabilis na pagtugon

• Pandaigdigang pagpapadala gamit ang DHL, UPS, at FedEx express delivery

• Parehong available ang mga bersyon ng module at benchtop

• Opsyonal na host software para sa pagsasama ng system

• Maaasahang pangmatagalang supply para sa dami ng produksyon

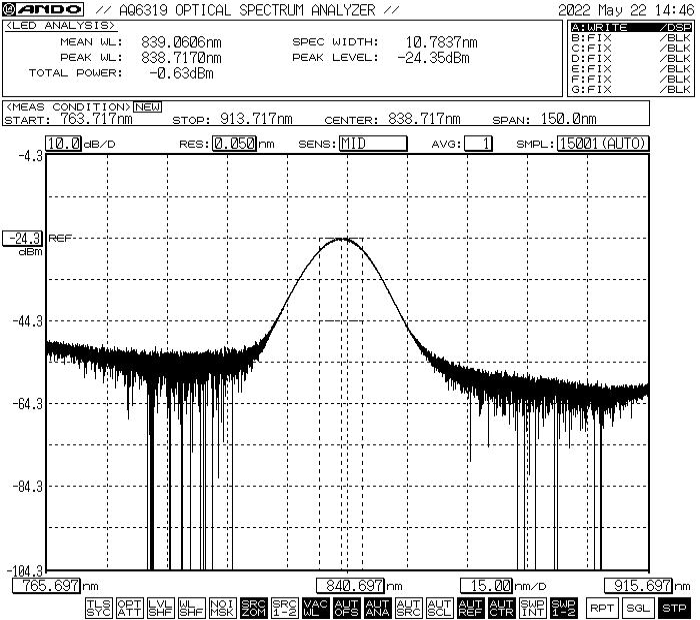

Spectral Performance-840nm Fiber Coupled SLD Broadband Light Source

Ang karaniwang spectrum ay nagpapakita ng sentrong wavelength sa paligid ng 840nm na may humigit-kumulang 10nm -3dB bandwidth.

*Tandaan: Ang spectrum na ipinapakita ay karaniwang pagganap. Maaaring bahagyang mag-iba ang aktwal na spectrum sa bawat yunit. Makipag-ugnayan sa amin para sa partikular na spectrum data o custom na spectrum na kinakailangan.

Impormasyon sa Pag-order-840nm Fiber Coupled SLD Broadband Light Source

Model Nomenclature

BSLD - XXX - XX - XX - X - (X)

Halimbawa: BSLD - 840 - 51 - SM - M

840nm SLD Broadband Light Source, 5mW output, 10nm bandwidth, 780-HP fiber, Module version, 5VDC power supply

Magagamit na Mga Pagpipilian sa Pag-customize

• Center wavelength: 840nm standard, available ang iba pang wavelength kapag hiniling

• Output power: 5mW standard, mas mataas na power option available

• Spectral bandwidth: 10nm standard, available ang iba pang opsyon sa bandwidth

• Uri ng hibla: 780-HP standard, available ang iba pang mga espesyal na fiber

• Haba ng hibla: 0.5m, 1m, 1.5m, 2m (available ang mga custom na haba)

• Uri ng pigtail: 900μm loose tube,3.0mm loose tube

• Uri ng connector: FC/APC standard, FC/UPC, SC/APC, LC/APC, o custom

• Uri ng package: Module o Benchtop

• Bola ng power supply: 5VDC, 12VDC (module), 110-240VAC (benchtop)

• Optical isolator: Available ang built-in na isolator na opsyon

• Interface ng komunikasyon: RS485 standard, available ang iba pang mga interface

• Host computer software: Available para sa pagsubaybay at kontrol

Para sa mga custom na kinakailangan, mangyaring makipag-ugnayan sa aming koponan sa pagbebenta kasama ang iyong mga detalye.

Datasheet at Ulat ng Pagsubok

Ang bawat 840nm SLD broadband light source ay ipinapadala na may komprehensibong ulat ng pagsubok na nagdodokumento ng mga parameter ng nasusukat na pagganap. Ang datasheet na PDF file ay naglalaman ng mga detalyadong detalye, mga curve ng pagganap, at mga dimensional na guhit.

• Indibidwal na ulat ng pagsubok na kasama sa bawat unit

• Nasusubaybayang serial number para sa bawat unit

Datasheet

Mga Tuntunin ng Quote at Pagbabayad

Quote Tuntunin

• EXW (Ex Works): Inirerekomenda kung mayroon kang DHL/UPS/FedEx account. Nagpapadala kami gamit ang iyong account; walang gastos sa pagpapadala ang sinisingil sa amin.

• DAP (Delivered at Place): Kung wala kang courier account, maaari naming ayusin ang pagpapadala gamit ang prepaid freight.

• Iba pang mga tuntunin: Mangyaring makipag-ugnayan sa amin upang talakayin.

Mga Tuntunin sa Pagbabayad

• PayPal: Mabilis at secure na pagbabayad para sa mga sample at maliliit na order

• T/T (Bank Transfer): Karaniwang paraan ng pagbabayad para sa mga normal na order ng produksyon

• Alibaba Trade Assurance: Secure na proteksyon ng order para sa mga online na transaksyon na may garantiya ng mamimili

• Credit Card: Tinanggap sa pamamagitan ng PayPal, Alibaba

• Flexible na Mga Tuntunin sa Pagbabayad: Negotiable

Lead Time

• Karaniwang produksyon: ~10-15 araw ng trabaho

• Mga custom na configuration: 15-20 araw ng trabaho

• Mga order ng volume: Mangyaring makipag-ugnayan para sa iskedyul ng produksyon

• International na pagpapadala: ~3-5 araw ng trabaho (DHL/UPS/FedEx express)

• Pinabilis na serbisyo: Available kapag hiniling

Mga Tala sa Operasyon at Paghawak

Paghawak ng Hibla

• Iwasan ang matalim na liko o kinks na maaaring makapinsala sa fiber

• Huwag hilahin o pilipitin ang fiber pigtails

• Linisin ang mga fiber connector bago kumonekta gamit ang wastong mga tool sa paglilinis

• Palaging gumamit ng mga takip ng alikabok kapag hindi ginagamit ang connector

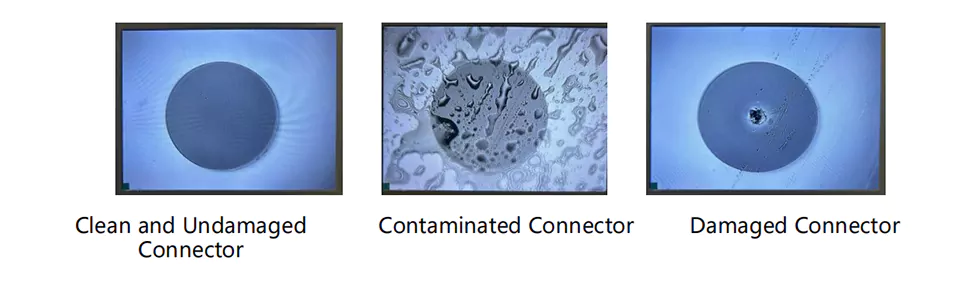

• Suriin ang dulo ng fiber na mukha para sa pinsala bago gamitin

Mga Pagsasaalang-alang sa Kapangyarihan at Operasyon

• Tiyaking wastong boltahe ng power supply bago kumonekta

• Huwag lumampas sa maximum na kasalukuyang drive o power rating

• Gumamit ng wastong heat sinking para sa tuluy-tuloy na operasyon

• I-off ang power bago ikonekta/idiskonekta ang fiber

• Huwag direktang tumingin sa output ng fiber kapag naka-on
