DWDM 14PIN Butterfly Analog Laser para sa CATV

Talaan ng mga Nilalaman

1. Pagpapakilala ng DWDM 14PIN Butterfly Analog Laser para sa CATV

2. Teknikal na Pagtutukoy

3. Mga Tampok ng Produkto

4. Mga Karaniwang Aplikasyon

5. Mga detalye ng produkto

6. Impormasyon sa Pag-order

7. Datasheet at testsheet

8. Mga tuntunin ng quote at pagbabayad

9. Lead time

10. Mga Tala sa Pagpapatakbo

11. Quality Assurance at Serbisyong After-Sales

Panimula ng Produkto

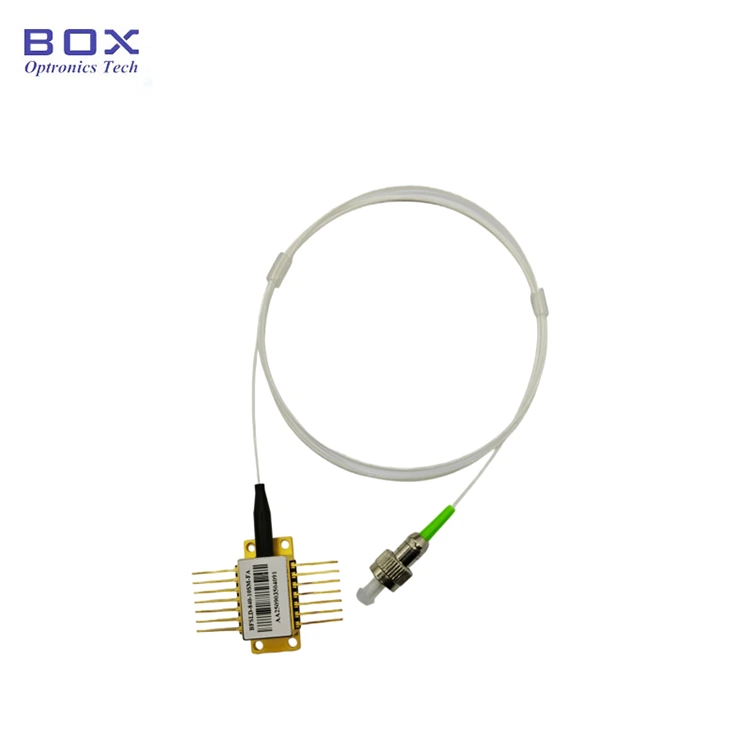

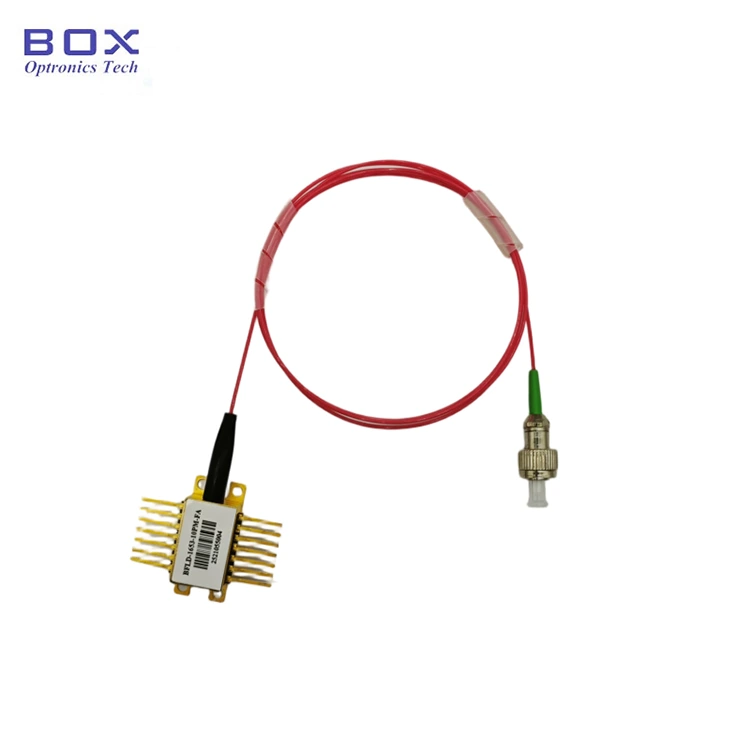

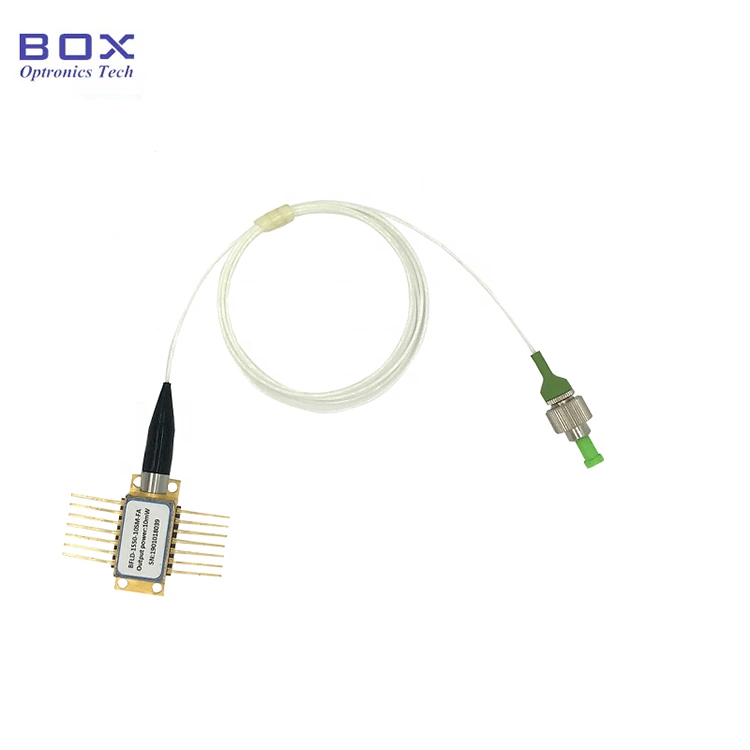

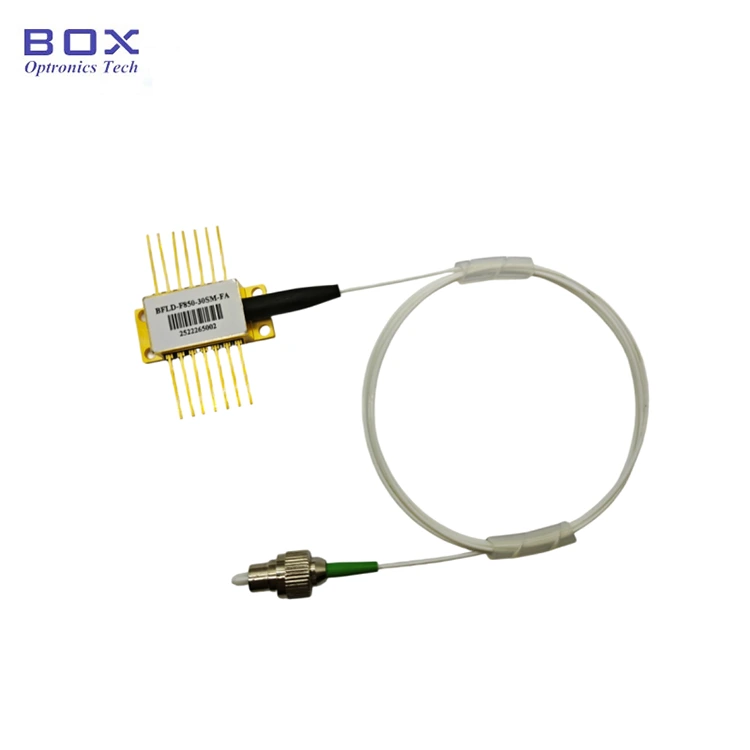

Ang DWDM 14PIN Butterfly Analog Laser para sa CATV ay dinisenyo na may advanced na analog chip, optical isolator, at 10mW output power. Nakabalot na may built-in na thermoelectric cooler (TEC) at monitor photodiode, naghahatid ito mahusay na linearity, mababang distortion, at superior wavelength stability sa kabuuan ang DWDM grid. Kung ang mga pin ay nangangailangan ng paghihinang, ang temperatura ng paghihinang ay dapat hindi hihigit sa 260°C, at ang oras ng paghihinang ay hindi dapat lumampas sa 10 segundo.

produkto Mga pagtutukoy

Mga Tampok ng Produkto

● Ang uri ng hibla ay maaaring SMF-28e o PMF-1550;

● Output power 10mW o customized;

● 14-pin BTF package na may TEC at Monitor PD.

Mga Application ng Produkto

● Fiber optic na komunikasyon;

● Mga sistema ng DWDM;

● paghahatid ng CATV;

● Mga kagamitan sa pagsubok sa laboratoryo.

Mga Detalye ng Produkto

● ITU Grid Channel Numbering

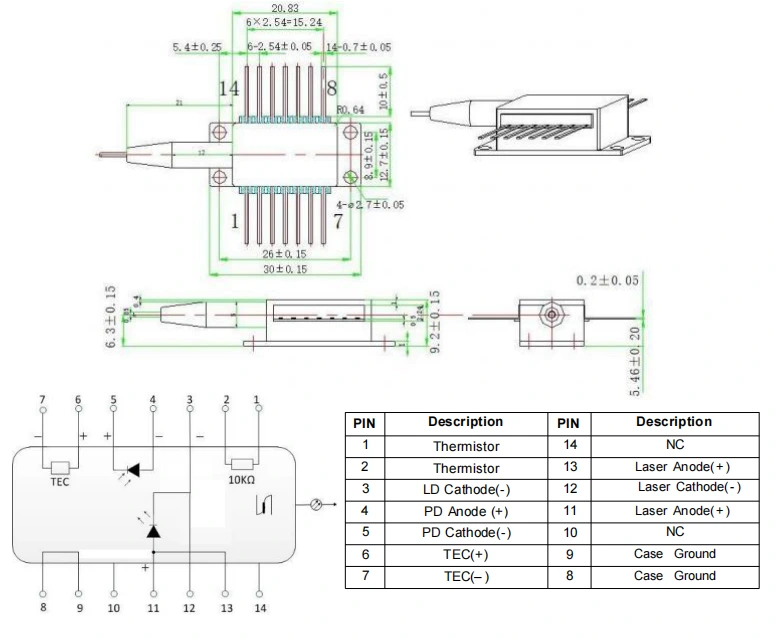

● Uri 1 Package Drawing at PIN-OUT Definition(Unit:mm):DWDM 14PIN Butterfly Analog Laser para sa CATV

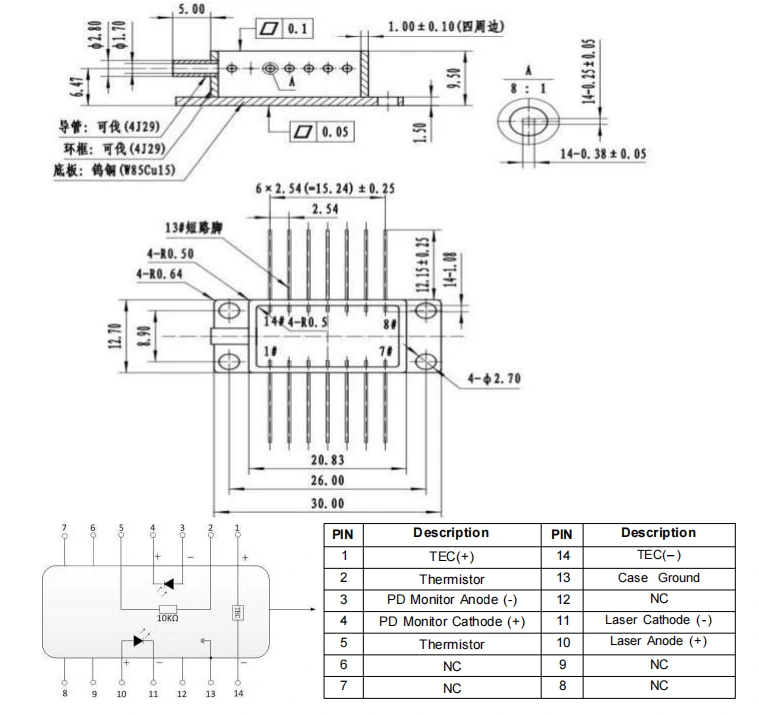

● Uri 2 Package Drawing at PIN-OUT Definition(Unit:mm)-DWDM 14PIN Butterfly Analog Laser para sa CATV

Pag-order impormasyon

hal: BFLD-CH56-10SM-FA

(Impormasyon ng order: DWDM 14PIN Butterfly Analog Laser para sa CATV, CH56: 1532.68nm, 10mW output power, SM fiber, FC/APC connector, type1 pin-out).

Para sa iba pang customized na mga kinakailangan, mangyaring makipag-ugnayan sa: sales06@boxoptronics.com

Datasheet at Testsheet

Datasheet

Testsheet

Mga tuntunin ng quote at pagbabayad

● Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa ang mga produkto.

(3) Iba pa

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Lead time

Tumatagal ng humigit-kumulang 10 araw ng trabaho para sa produksyon. (Kung meron man sa stock, mas mabilis itong ipapadala.)

Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.

Mga Tala sa Pagpapatakbo

● Proteksyon ng ESD: Ang device na ito ay electrostatic-sensitive. Samakatuwid, ang mahigpit na anti-static na mga hakbang sa proteksyon ay dapat dapat sundin sa panahon ng packaging, transportasyon, at paggamit. Bukod pa rito, dapat gawin ang mga pag-iingat upang maiwasan ang pagtaas ng suplay ng kuryente, dahil hindi ito magawa maaaring magresulta sa permanenteng pinsala sa device (hal., tiyakin ang wastong kagamitan saligan at magsuot ng anti-static na wrist strap).

● Pin Soldering Requirements: Kung ang mga pin kailangang maghinang, ang temperatura ng paghihinang ay hindi dapat lumagpas sa 260°C, at ang ang oras ng paghihinang ay hindi dapat lumampas sa 10 segundo. Bigyang-pansin ang sumusunod: sa panahon ng proseso ng paghihinang, ang aparato ay dapat na nasa isang hindi pinapagana estado, at ang panghinang na bakal ay dapat na maayos na pinagbabatayan.

● Ilapat ang kasalukuyang:Sa panahon ng power-up proseso, hindi kailanman direktang maglapat ng mataas na kasalukuyang, dahil ito ay nanganganib na mapinsala ang chip. Sa halip, paganahin ang device sa kasalukuyang antas na malapit sa threshold ng chip, at pagkatapos ay unti-unting taasan ang kasalukuyang sa maliit na mga palugit hanggang sa ninanais naabot ang antas.

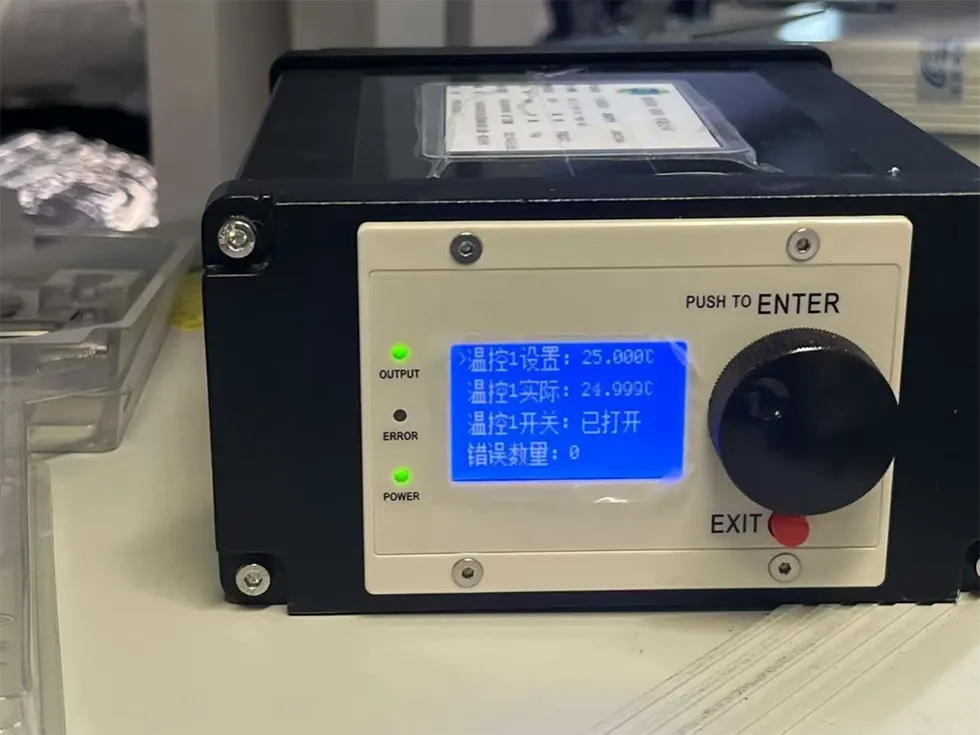

● TEC cooler:Bago paganahin ang lahat ng bahagi, i-activate muna ang cooler, at pagkatapos ay magpatuloy sa incremental power-up na mga hakbang sa maiwasan ang overheating at overload ng chip.

Quality Assurance at Serbisyong After-Sales

● Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

● Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, libreng pagkukumpuni o pagpapalit ng mga serbisyo ay ibibigay para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, Box Pinapanatili ng Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod mga kaso sa loob ng panahon ng warranty:

(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.

(2) Mga malfunction dahil sa hindi tamang operasyon ng user.

(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.

(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.

(5) Binago o hindi kumpletong mga label ng warranty sa housing.

(6) Pinsala o pagkawala sa panahon ng transportasyon.
